雷尼绍RESOLUTE™光栅升级科研级
天文望远镜的位置反馈性能
背景
Wise天文台是由以色列特拉维夫大学 (Tel Aviv University) 拥有并运营的天文研究机构。四十多年以来,该天文台始终致力于支持天文学领域的前沿研究。它位于以色列的内盖夫 (Negev) 沙漠中,距离最近的城镇也有五公里;这种独特的地理位置意味着,这里的夜空全年大多数时间晴朗无云,并且远离光污染的影响。凭借这些优势,该天文台的一米口径天文望远镜可以拍摄出高质量的天文照片,为全世界各大天文学和天体物理学研究机构提供理想的研究素材。

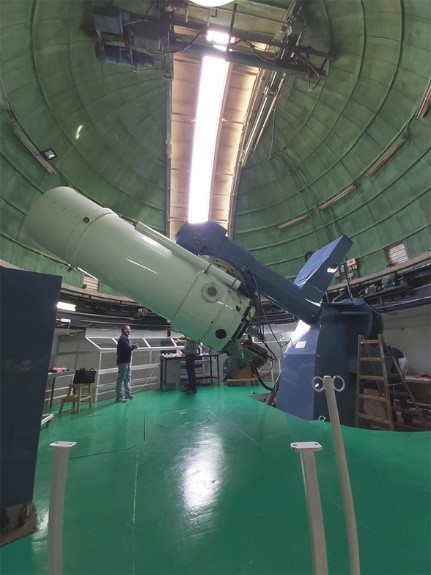

特拉维夫大学的天文望远镜是全自动操作的,并且配有超高分辨率的光谱仪,用于发现已知恒星周围的新行星。该望远镜安装于1971年,自安装之后,它的结构基本保持不变。但是其中的一些内部组件,
例如电机和轴承,尤其是位置反馈光栅,已经逐渐接近设计使用寿命,而且研究人员也开始注意到一些性能问题。
望远镜的运动轴上装有光栅,用于测量望远镜的移动位置。天文台的研究团队发现,原来的光栅有时会提供错误的信息,导致软件毫无预警地停止运行。因此,现场工程师最终决定更换光栅,并且开始联系光栅供应商报价。
该研究团队咨询了其他天文台的同行,并且对供应商进行了在线审核,最终选择与一家以色列的运动
技术供应商Soulutions合作,这家公司同时还是雷尼绍光栅产品的授权经销商。
挑战
“由于天体沿着轨道不停运行,研究人员只有很小的机会窗口能拍摄特定星座的高质量照片,所以我们
必须快速完成升级工作,从而将停机时间降至最短,”Soulutions公司的雷尼绍光栅业务经理Benny Naim解释道。
Naim先生继续说道:“我们详细了解了天文望远镜的运动方式,包括它的精度和速度要求,以确定新
光栅的最佳安装位置。综合考虑以上因素,我们认为必须进行定制设计。”
“在为研究团队提供解决方案建议时,我们还考虑了天文台的地理位置,”Naim先生补充道。“在沙漠中,气温日变化剧烈,白天仿佛盛夏,到了夜晚温度却降到零度以下。温度变化会导致热胀冷缩,进而对
金属物体产生不利影响。因此,在设计用于将新光栅安装到望远镜上的定制安装支架时,我们必须考虑热膨胀效应,以确保气候状况不会影响望远镜的精度。”
解决方案
Soulutions团队建议在望远镜上安装两个雷尼绍RESOLUTE™绝对式光栅。RESOLUTE系列能够使
直线光栅系统在高达100 m/s的速度下实现1 nm分辨率,使圆光栅系统在高达36,000转/分的速度下实现32位分辨率,这是世界上首款做到这一点的绝对式光栅。而且,RESOLUTE直线光栅系统的超低电子细分误差 (SDE) 和抖动使其从同类光栅中脱颖而出。
该团队还搭配了RTLA30-S直线栅尺。这是一款轻薄小巧的不锈钢钢带栅尺,其安装选项考虑到了基体热膨胀的影响,又兼具钢带栅尺的便利性。雷尼绍光栅技术提供了无与伦比的坚固性、优异的运动控制性能、宽松的安装公差、更高的位置稳定性,以及低至±40 nm的电子细分误差,能够实现平稳的速度
控制。

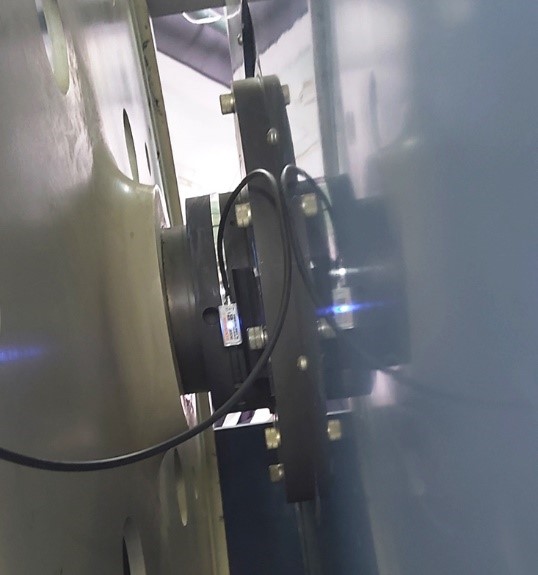

“在首次造访天文台进行现场调查之后,我们决定不从望远镜上拆下原来的光栅,因为这样需要拆解整个望远镜,从而增加研究团队的停工时间,”Naim先生说道。“相反,我们建议先断开旧光栅的连接,然后使用定制加工的机械支架安装新光栅,这样就能快速而高效地完成整个升级工作。”
Soulutions团队在天文台进行了两次现场访问,并且在望远镜的每个运动轴上都安装了RESOLUTE直线光栅。横滚轴控制望远镜的方向,用于观测不同的天区;而俯仰轴控制物镜和摄像机的左右运动。
“将光栅连接至望远镜的控制器之前,我们先使用雷尼绍的高级诊断工具 (ADTa-100) 测试了光栅的安装效果,”Naim先生说道。
“我们使用软件验证了两个光栅均可提供良好反馈,并且检查了整个轴行程上的信号强度,从而确保了
光栅能够实现优异的运动控制性能。在确定安装成功后,我们才将光栅系统与控制器相连。”
ADTa-100可从RESOLUTE绝对式光栅中获取全面的实时数据,并将这些信息显示在ADT View软件的
用户友好型界面上。它不仅可以在复杂安装条件下报告光栅的性能,亦可辅助系统查错,从而避免机器发生长时间停机。
结果
“雷尼绍的先进技术与Soulutions经验丰富的本地专家团队强强联手,帮助我们快速找到了最适合的解决方案,”Wise天文台的Arie Blumenzweig表示。
“望远镜的位置反馈子系统的精度、分辨率和可靠性均显著提升,性能焕然一新。现在,我们正在研究
如何进一步改进观测方式,以充分利用新光栅系统的诸多功能。”
Naim先生继续说道:“对于我们团队而言,这个项目既特别又充满挑战,但同时也收获颇丰。在运行
了一个月之后,Wise天文台的研究人员向我们反馈说,新光栅系统的位置测量性能优异,并且希望我们继续升级天文台的其他望远镜。看到雷尼绍技术在天文学研究领域施展身手,我们感到非常激动。”
Wise天文台简介
Wise天文台是专业的天文研究机构,由特拉维夫大学拥有并运营。它位于内盖夫沙漠的米茨佩拉蒙镇 (Mitzpe Ramon) 附近,在特拉维夫以南约200 km的位置。这里部署有一架一米口径的Ritchey-Chrétien天文望远镜,多台小型自动天文望远镜,以及多种用于地质与大气科学研究的专业仪器。
详情请访问www.renishaw.com.cn/wiseobservatory
详情请访问www.renishaw.com.cn/encoders
