海克斯康摄影测量系统助力抛物面卫星天线实现精密检测装配

    一个眼神交会,搞定抛物面卫星天线精密检测
    卫星天线的表面精度对微波通讯效率有着至关重要的影响,天线的工作波段越短,对反射面表面精度的要求就越高,因此必须对其表面的机械加工精度与整体装配精度加以严格控制,而这也极大地加剧了卫星天线表面测量的难度。


    海克斯康DPA摄影测量系统,是一款轻巧便携,测量精确、功能齐全的非接触式测量仪器,能够快速完成卫星天线在组装和调试过程中需要完成的各种现场测量任务,目前已得到了业内用户的广泛认可。

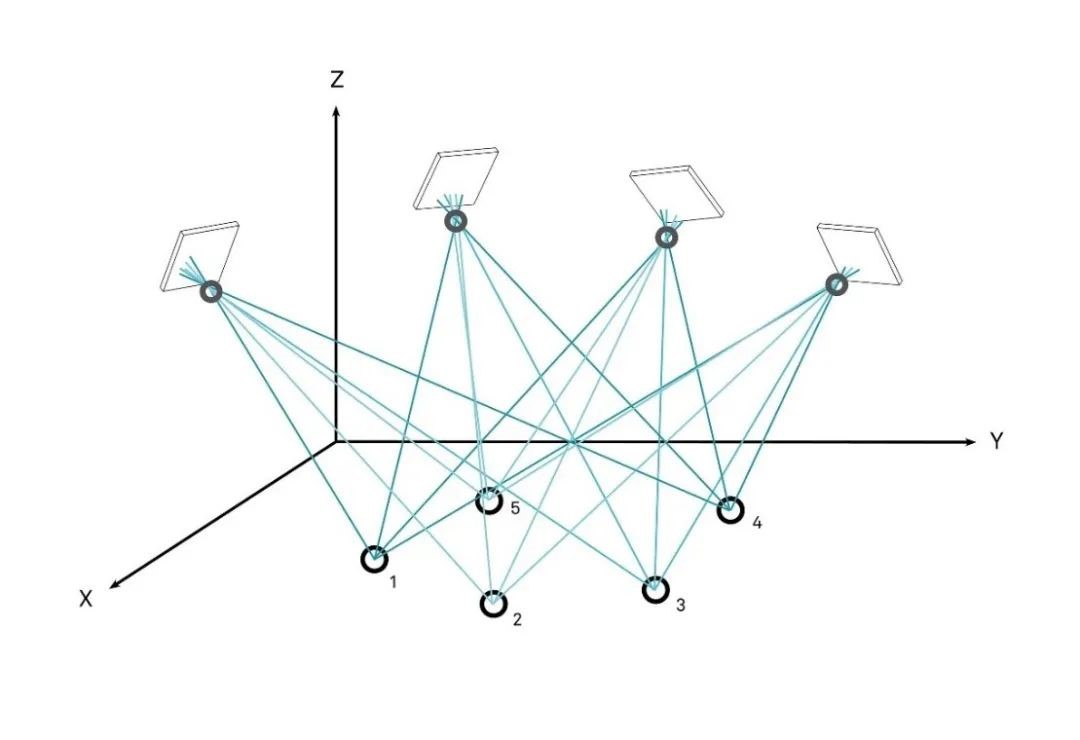

    DPA摄影测量系统,采用立体视觉的交会测量原理,通过一台高分辨率的数字相机,在距被测物体一定距离从多个位置和角度拍摄一定数量的数字像片,根据透视投影的目标点、相机中心和像点三点共线条件,经相机定向及图像匹配后得到目标点三维坐标。
    DPA摄影测量系统一对一击破卫星天线测量存在的问题:
    超大尺寸

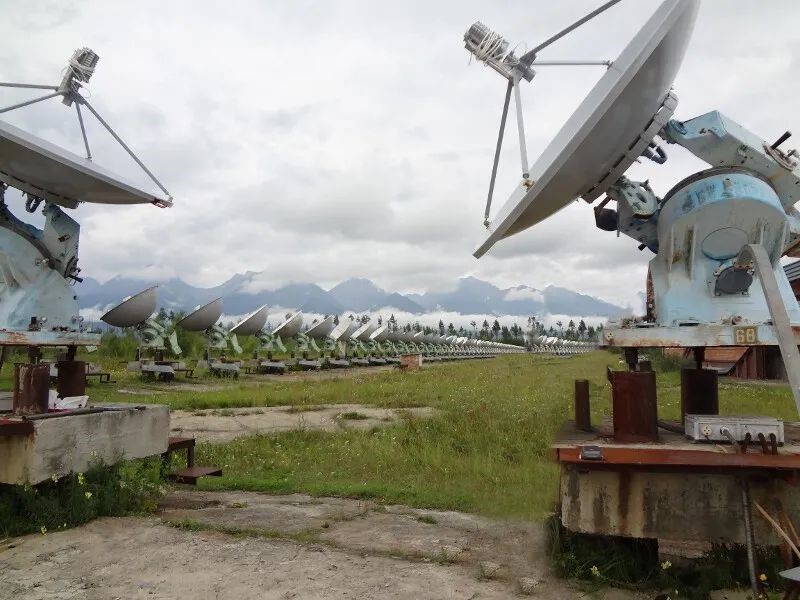

    卫星天线的直径从几米到上百米不等,需要支持超大尺寸精密测量的设备,来确保零件的检测精度。DPA摄影测量系统具有宽泛的测量范围,小到1米以内,大到上百米的工件,都能进行有效检测。


    现场实时

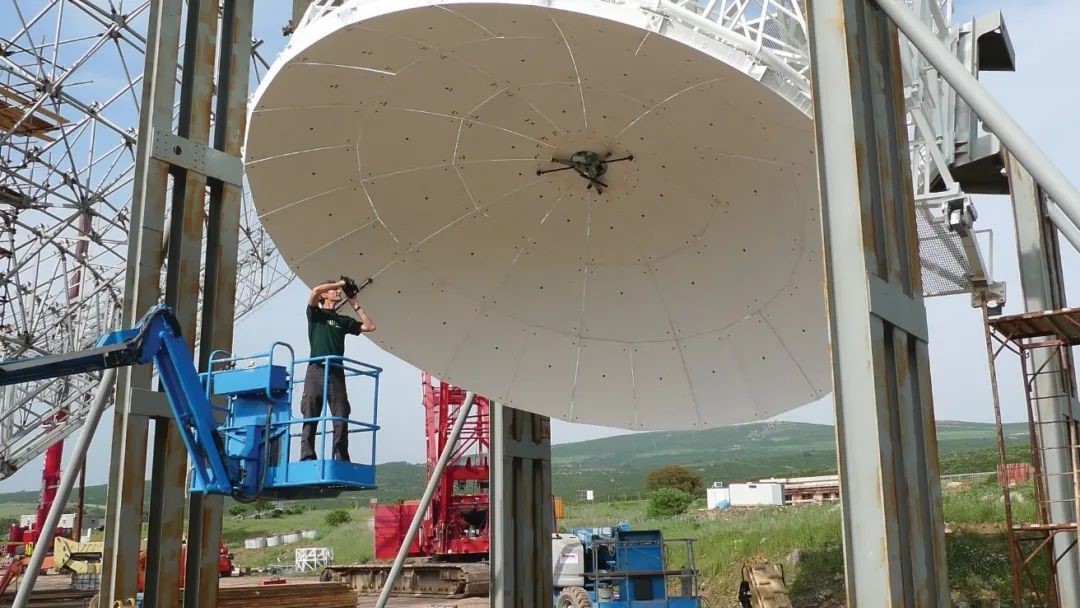

    天线安装通常分测试场调试和用户现场组装两个阶段,需要现场实时测量;DPA具有超强环境适应能力:可在真空、有毒、高低温和振动环境中测量;不需要多人协调工作,仅需单人即可携带设备完成测量。它可以实时获取测点位置和姿态信息,以供测量分析和安装调整使用。
    非接触式

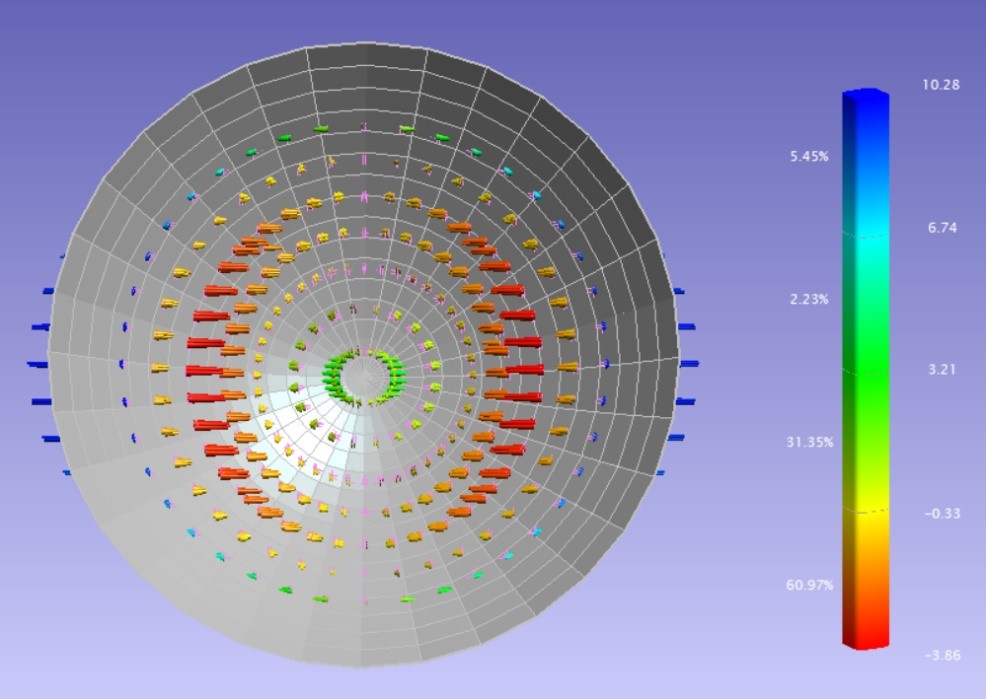

    针对采用网状、柔性型面的卫星天线,无法采用接触式测量方式。DPA采用光学摄影原理,测量时无需接触,避免表面变形影响精度。方案具备关键尺寸测量、天线安装指导、表面变形分析等诸多功能。
    精度效率



    卫星天线检测需要提高测量精度和测量效率,降低成本。DPA系统最高精度可达10微米,满足高精度型面测量要求,同时DPA无需稳定工作平台和专业人员支持,仅需对天线进行多角度拍照即可,大大提高了工作效率。

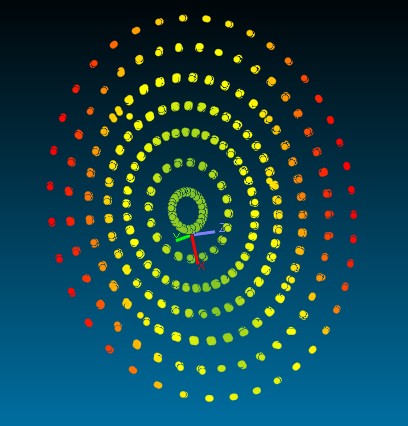

    使用海克斯康的DPA摄影测量系统,客户可以在卫星天线的安装现场,多角度、多姿态地对天线型面进行拍照检测,获取完整数据。DPA系统借助专业的SA测量分析软件,能够现场测量,现场计算,大大降低了天线型面调整的测量时间,有效提高测量效率,降低人员技能要求,为用户提供了精确可靠的高精度测量解决方案。
