连接器是电子设备中不可缺少的部件，它架起电流流通的桥梁。电子连接器虽尺寸简单，但数量大、材质软、易变形且对效率要求极高。在检测插针是否有缺漏和定位正确时，传统的影像等距测量方案往往会频繁中断，导致测量效率降低，需要人工干涉辅助测量。
海克斯康电子连接器测量解决方案采用高倍率镜头配置130W像素的彩色相机，与具有丰富可扩展性的PC-DMIS Vision软件一起，可以轻松完成微小型连接器的外形尺寸、端子的位置度测量，PIN角的高度和平面度等尺寸测量，有效解决自动化、高效率检测的问题。
强大图像处理-保证准确性

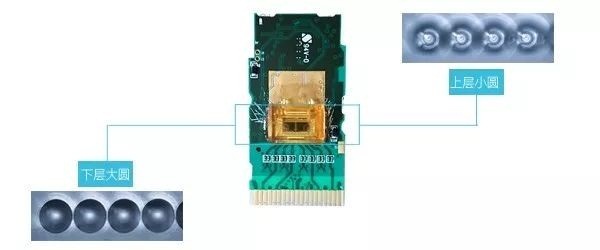

高分辨率、高清晰度的影像仪可调整环光系统清晰放大需要测量的产品位置，完成微小部件的检测。
PC-DMIS Vision软件具有强大的图像处理算法，可设置抓边方式、棱边极性、方向、密度、强度和多种过滤参数，最大程度的保证自动抓取边界的准确性和稳定性。
.jpg)
多重捕获特征-高效率测量

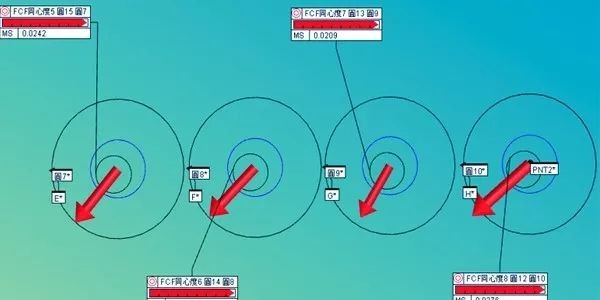

超出公差显示红色并用箭头指出偏移方向

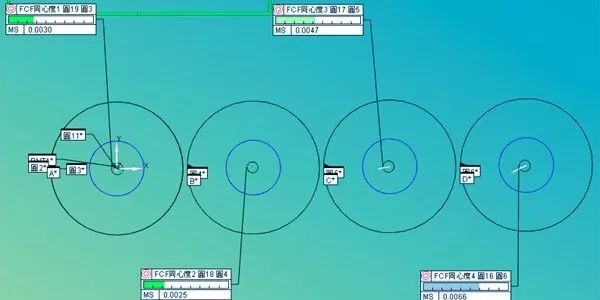

在同一视窗（FOV）范围内，PC-DMIS Vision软件可以同时抓取到视场内的点、线、圆等特征，多重捕获功能可成倍提高测量效率，将整个零件测量周期压缩至传统测量方式的1/6到1/8，可以快速判断整个连接器质量是否合格，实现高效率测量。
高速线激光扫描-高度、平面度最佳测量方案

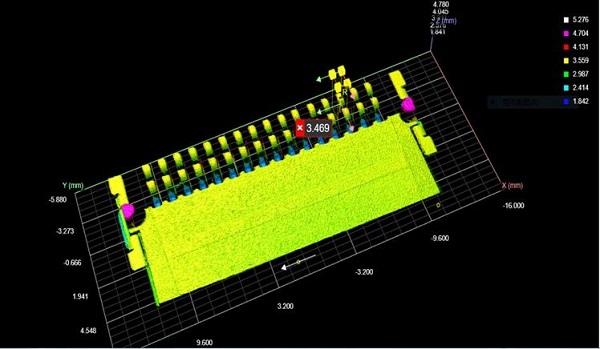

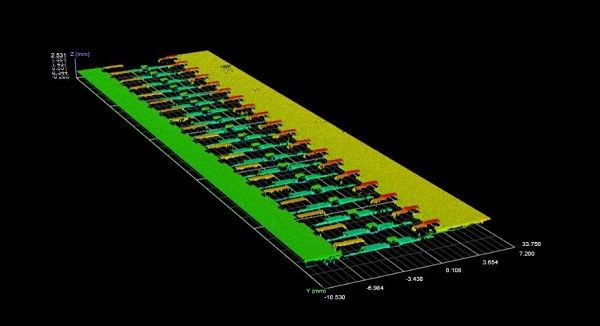

线激光扫描方案专为微小零部件高度检测而设计，可快速准确测量电子连接器PIN脚的高度差及共面度。
专业的影像仪加线激光扫描是泛用机中效率较高的搭配组合，影像传感器测量连接器平面尺寸，线激光测量高度差及平面度，确保测量过程精度高速度快，整体效率比点激光测量或者光学聚焦测量来说，提高了3倍-10倍。
影像测量系统在电子连接器整个制造周期中充当了必不可少的角色，从冲压阶段的自动化批量检测到组装阶段的位置、尺寸公差检测，海克斯康的方案贯穿连接器制造全过程，为质量加一层保障。
