以碳纤维增强聚合物基复合材料（CFRP）为代表的先进复合材料因比强/刚度高、疲劳性能好和耐腐蚀的优异特性，已经被广泛应用于航空制造领域，其用量占比是衡量飞机先进性的重要指标之一^{[ [1]  曹增强, 张铭豪, 谭学才, 等. 航空复合材料结构铆接技术综述[J]. 航空制造技术, 2023, 66(1/2): 26–37.CAO Zengqiang, ZHANG Minghao, TAN Xuecai, et al. Overview of riveting technology for aviation composite structure[J]. Aeronautical Manufacturing Technology, 2023, 66(1/2): 26–37.
1 ]}。当前，CFRP结构的连接方式仍以机械连接为主，主要包括螺接和铆接^{[ [2]  侯赤, 万小朋, 黄河源, 等. 复合材料层合板多钉连接的紧固件连接柔度[J]. 航空学报, 2018, 39(3): 221593.HOU Chi, WAN Xiaopeng, HUANG Heyuan, et al. Fastener connection flexibility of multi-bolted joint of composite laminate[J]. Acta Aeronautica et Astronautica Sinica, 2018, 39(3): 221593.
[3]  ZHANG D W, ZHANG Q, FAN X G, et al. Review on joining process of carbon fiber-reinforced polymer and metal: Methods and joining process[J]. Rare Metal Materials and Engineering, 2018, 47(12): 3686–3696.
[4]  CAO Y J, CAO Z Q, ZHAO Y, et al. Damage progression and failure of single-lap thin-ply laminated composite bolted joints under quasi-static loading[J]. International Journal of Mechanical Sciences, 2020, 170: 105360.
2-4 ]}。螺接应用范围广，能承受较大载荷，且易于检查和拆卸，但制造成本高、效率低^{[ [5]  魏景超, 矫桂琼, 闫照明, 等. 单面螺纹抽钉干涉配合复合材料连接件挤压强度研究[J]. 航空学报, 2013, 34(7): 1627–1635.WEI Jingchao, JIAO Guiqiong, YAN Zhaoming, et al. Bearing strength of composite joints interference-fitted with blind bolts[J]. Acta Aeronautica et Astronautica Sinica, 2013, 34(7): 1627–1635.
5 ]}。铆接多应用于平整性较高的区域，连接强度低，对工人熟练度要求较高^{[ [6]  夏平, 刘兰. 铆接铆钉分布压力的计算[J]. 现代制造工程, 2003(12): 99–100, 108.XIA Ping, LIU Lan. Distributed force calculation on rivets in riveted structure[J]. Machinery Manufacturing Engineer, 2003(12): 99–100, 108.
6 ]}。相较于螺接，铆接干涉量的可控性很低，而且铆接过程中由于钉杆的不均匀膨胀，以及镦头成形所带来的冲击和挤压等，使得复合材料孔壁和表面极易出现损伤^{[ [7]  李奕寰. 复合材料电磁铆接工艺研究[D]. 西安: 西北工业大学, 2013.LI Yihuan. Study on composite electromagnetic riveting process[D]. Xi’an: Northwestern Polytechnical University, 2013.
7 ]}。因此，目前复合材料的机械连接主要采用螺接，但是单个铆钉价格便宜且铆接自动化程度高^{[ [8]  代瑛. 电磁铆接技术在复合材料结构中的应用研究[D]. 西安: 西北工业大学, 2007.DAI Ying. Research on application of electromagnetic riveting technology in composite structrures[D]. Xi’an: Northwestern Polytechnical University, 2007.
8 ]}，为此，研究复合材料无损铆接方法对航空领域具有深远影响。

当前，已经有大量关于复合材料铆接的研究。宋丹龙等^{[ [9]  宋丹龙, 李原, 骆彬, 等. CFRP/Al复合构件无头铆钉压铆力建模与仿真分析[J]. 西北工业大学学报, 2012, 30(4): 558–564.SONG Danlong, LI Yuan, LUO Bin, et al. An effective mathematical modeling for and simulation analysis of flush rivet pressing force of CFRP/Al components[J]. Journal of Northwestern Polytechnical University, 2012, 30(4): 558–564.
9 ]}对CFRP/Al试件的无头铆钉进行了最大压铆力选取方法的研究，建立了压铆力的理论公式，并通过有限元仿真证实了公式的有效性。刘洋等^{[ [10]  刘洋, 庄蔚敏. 碳纤维增强树脂复合材料和铝合金温热自冲铆接工艺及接头力学性能[J]. 复合材料学报, 2021, 38(11): 3563–3577.LIU Yang, ZHUANG Weimin. Joining process and mechanical properties of warm self-piercing riveting for carbon fiber reinforced polymer and aluminum alloy[J]. Acta Materiae Compositae Sinica, 2021, 38(11): 3563–3577.
10 ]}采用温热自冲铆工艺对CFRP/Al试件进行铆接，发现该工艺可以有效减少接头的成形损伤，避免接头表面产生宏观裂纹。丛志伟^{[ [11]  丛志伟. 碳纤维复合材料铆接损伤变形及力学性能分析[D]. 大连: 大连理工大学, 2021.CONG Zhiwei. Analysis of riveting damage, deformation and mechanical properties of carbon fiber composites[D]. Dalian: Dalian University of Technology, 2021.
11 ]}设计了一种埋置在CFRP试件铆接孔内的复杂阶梯型金属零件，有限元铆接仿真后发现该零件能够抵消层合板内大部分的铆接变形，铆接孔壁附近的损伤也得到了有效抑制。Cao等^{[ [12]  CAO Z Q, CARDEW-HALL M. Interference-fit riveting technique in fiber composite laminates[J]. Aerospace Science and Technology, 2006, 10(4): 327–330.
12 ]}采用“限制垫圈”和电磁铆接结合的工艺方法，发现垫圈减小了镦头成形对复合材料层合板表面造成的挤压变形。魏誉豪等^{[ [13]  魏誉豪, 曹增强. 复合材料结构装配中的干涉衬套强化工艺研究[J]. 航空制造技术, 2019, 62(15): 63–67, 74.WEI Yuhao, CAO Zengqiang. Research on reinforcement of interference bushing in composite structure assembly[J]. Aeronautical Manufacturing Technology, 2019, 62(15): 63–67, 74.
13 ]}通过压铆机进行干涉衬套安装，研究了纯钛干涉衬套在不同相对挤压量下的复合材料内部损伤，结果表明，相对挤压量<3%时，相应CFRP的内部微观损伤较小。尽管现有铆接技术已在一定程度上减轻了对CFRP的损伤，但与实现无损铆接的目标仍有一段距离，铆接过程中的干涉行为如何影响CFRP的损伤分布，以及研发既经济又高效的无损铆接方法，这些问题仍然需要深入研究和探索。

综上，本文采用垫圈和衬套两种对复合材料有保护作用且成本较低的零件，通过对比纯铆接、垫圈铆接、衬套铆接、垫圈+衬套4种铆接方法下CFRP铆接接头的干涉量水平和铆接损伤，系统探究了不同铆接方法对CFRP试件损伤行为的影响，并且对垫圈和衬套的工作机理进行分析，为二者在飞机工艺装配中的应用提供技术参考。

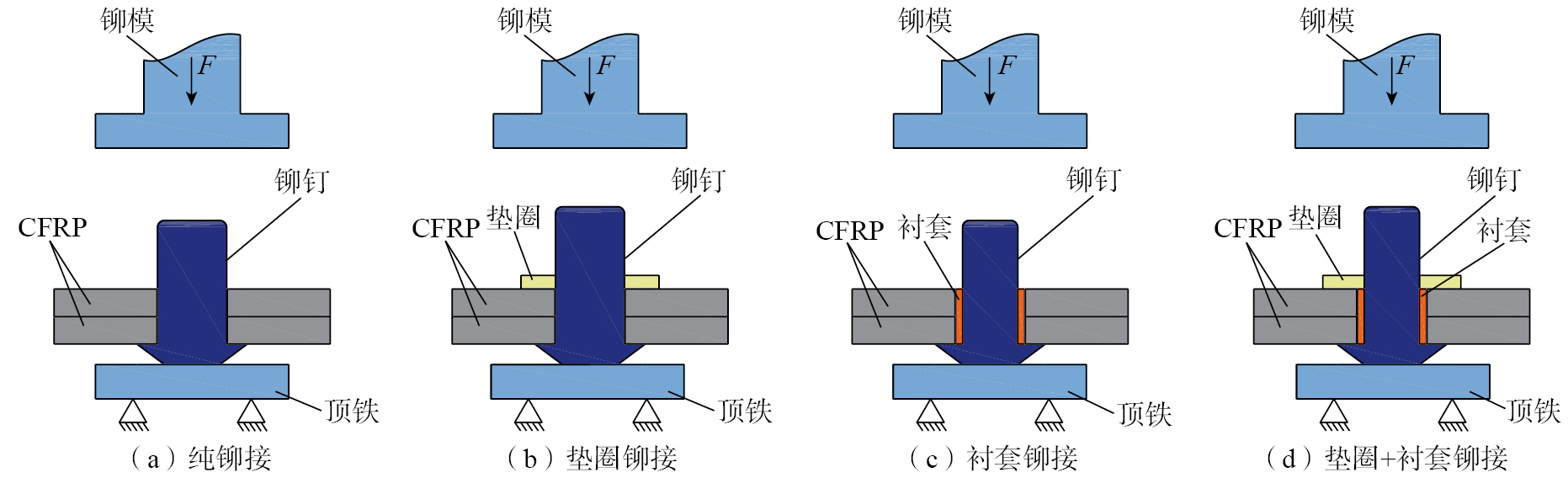

4种不同铆接方法的示意如图1所示。纯铆接是直接将铆钉放入带预制孔的CFRP试件内实施压铆；垫圈铆接是在镦头侧增加垫圈后再对铆钉实施压铆；衬套铆接是将衬套先安装在CFRP试件预制孔内，再将铆钉放进衬套内实施压铆；垫圈+衬套铆接是在CFRP试件预制孔内安装衬套的同时在镦头成形侧增设垫圈，然后再完成压铆。

所用CFRP板由T700/7901单向纤维预浸料（威海光威公司）制得，其力学性能如表1所示^{[ [14]  XU G H, CHENG H, ZHANG K F, et al. Modeling of damage behavior of carbon fiber reinforced plastic composites interference bolting with sleeve[J]. Materials & Design, 2020, 194: 108904.
14 ]}，层合板的铺层信息为[45/0/–45/90/–45/0/45/0/–45/90/–45/0/45]，单层铺层的名义厚度为0.15 mm，共13层。铆钉材料采用的是已经广泛应用于各种先进军民用飞机^{[ [15]  SAVAGE G. Carbon-carbon composites[M]. Dordrecht: Springer Netherlands, 1993.
15 ]}且与CFRP板材有良好电化学兼容性的Ti45Nb钛铌合金；垫圈材料为TC4钛合金，抗拉强度为1100 MPa，在大载荷下作用也不易变形；衬套选用塑性较好的TA1钛合金，上述3种材料的力学性能如表2所示。

铆接试件由两块复合材料层合板叠加而成，根据ASTM D5961标准（端距与孔直径之比E/D=3，宽度与孔直径之比W/D=6）进行设计^{[ [16]  ASTM International. D5961/D5961M–13—Standard test method for bearing response of polymer matrix composite laminates[S]. West Conshohocken: ASTM International, 2013.

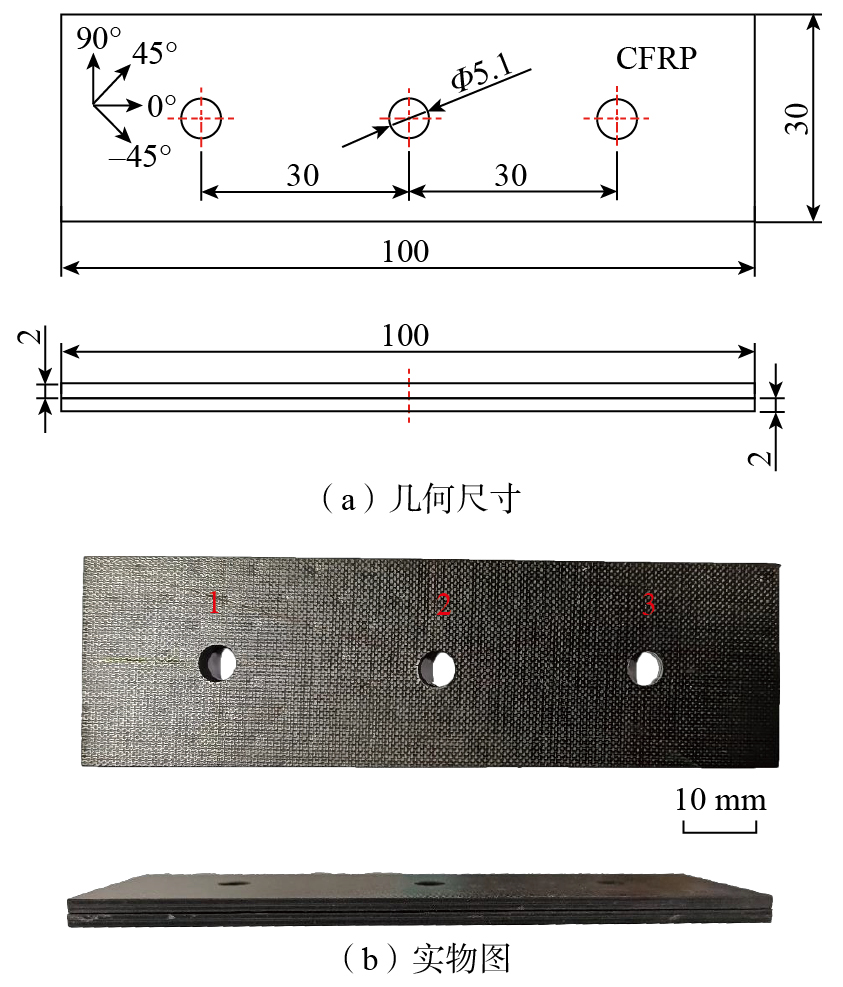

16 ]}，试件参数及实物如图2所示，单块层合板长度为100 mm，厚度为2 mm，宽度为30 mm，每个试件上制3个等间距的铆接孔，从左至右分别为孔1、孔2、孔3，孔间距为30 mm，孔边距为15 mm，钉孔直径为5.1 mm，实际测得的钉孔直径数据如表3所示，根据GB/T 38825—2020标准可知，实际钉孔直径均在容许偏差范围内^{[ [17]  国家市场监督管理总局, 国家标准化管理委员会. 民用飞机复合材料制件铆接要求: GB/T 38825—2020[S]. 北京: 中国标准出版社, 2020.State Administration for Market Regulation, National Standardization Administration. Requirements of riveting connection in civil aircraft of composites: GB/T 38825—2020[S]. Beijing: Standard Press of China, 2020.

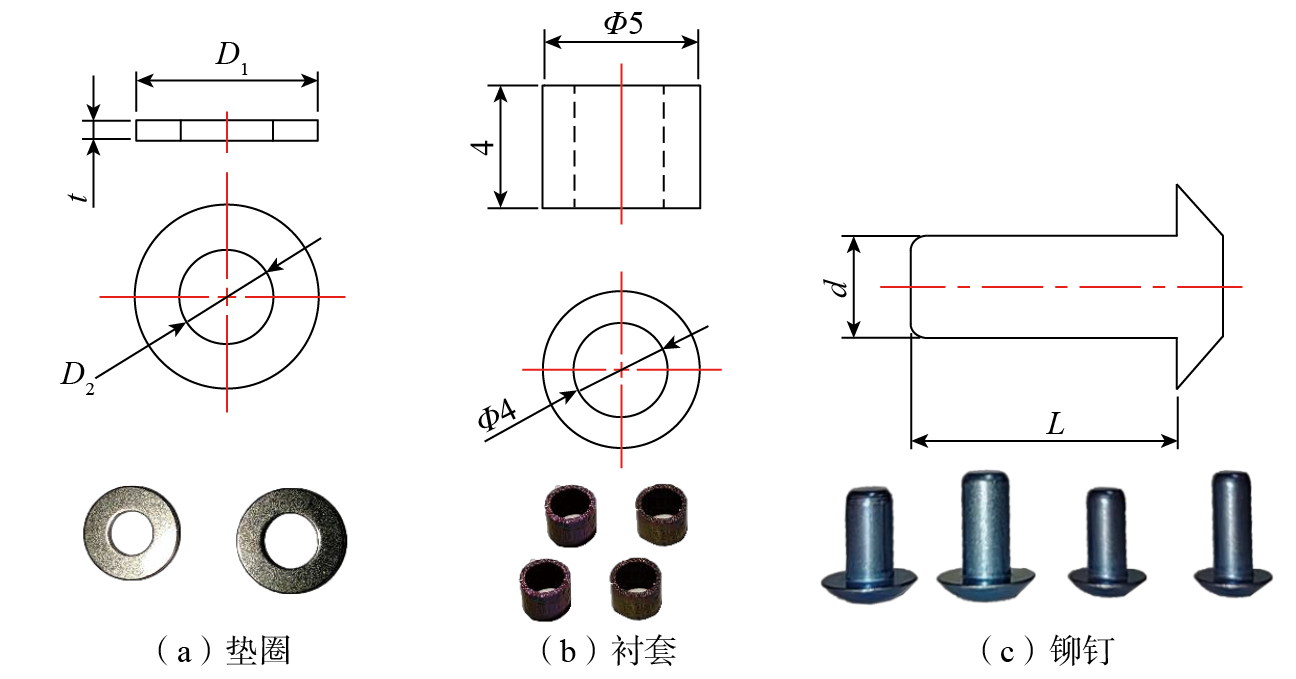

17 ]}。试验所用零件如图3所示。铆接过程中垫圈放置于镦头成形侧，本课题组通过试验发现垫圈内径决定铆钉塑性变形的抑制效果，外径主要影响接头的承载面积，厚度则关系到垫圈的整体刚度^{[ [18]  曹增强, 盛熙, 夏力农, 等. 高模量碳纤维复合材料的电磁铆接工艺研究[J]. 西北工业大学学报, 2002, 20(2): 198–202.CAO Zengqiang, SHENG Xi, XIA Linong, et al. On replacing bolting with electromagnetic riveting (EMR) in high modulus carbon fiber composites structure in P. R. China[J]. Journal of Northwestern Polytechnical University, 2002, 20(2): 198–202.
18 ]}，因此建议垫圈厚度t取0.8~1.0 mm，如图3（a）所示，外径D₁和内径D₂应满足如下条件。

式中，d为铆钉直径。

因此，垫圈厚度取1 mm，针对垫圈铆接方法设计垫圈外径Φ10 mm，内径Φ5.1 mm，针对垫圈+衬套铆接方法设计垫圈外径Φ9 mm，内径Φ4.1 mm。由1.1节已知，衬套需要安装于复合材料试件预制孔内，衬套高度须与复合材料叠层厚度保持一致，因此设计衬套外径Φ5 mm，内径Φ4 mm，高度4 mm，如图3（b）所示，实际测得的衬套内外径数据如表4所示，可知衬套内径误差范围为–0.002~0.004 mm，衬套外径误差范围为–0.02~0.03 mm，均在试验设计的许可范围内。按照试验需要选取两种钛铌合金平圆头铆钉直径d分别为5 mm和4 mm，如图3（c）所示，根据经验公式（式（3））^{[ [19]  杨彦杰, 陈昶, 魏誉豪, 等. 手工电磁铆接过程及复合材料铆接质量研究[J]. 航空制造技术, 2023, 66(23/24): 43–51.YANG Yanjie, CHEN Chang, WEI Yuhao, et al. Study on manual electromagnetic riveting process and riveting quality of composite materials[J]. Aeronautical Manufacturing Technology, 2023, 66(23/24): 43–51.
19 ]}，则钉杆长度L为

式中，H为叠层板厚度；α为系数，取值范围0.9~1.3。本试验中试件总厚度为4 mm，在保证铆钉外伸量一致的前提下，得到不同铆接方法对应的铆钉尺寸如表5所示，此时4种铆接方法的铆钉外伸量均为5 mm。

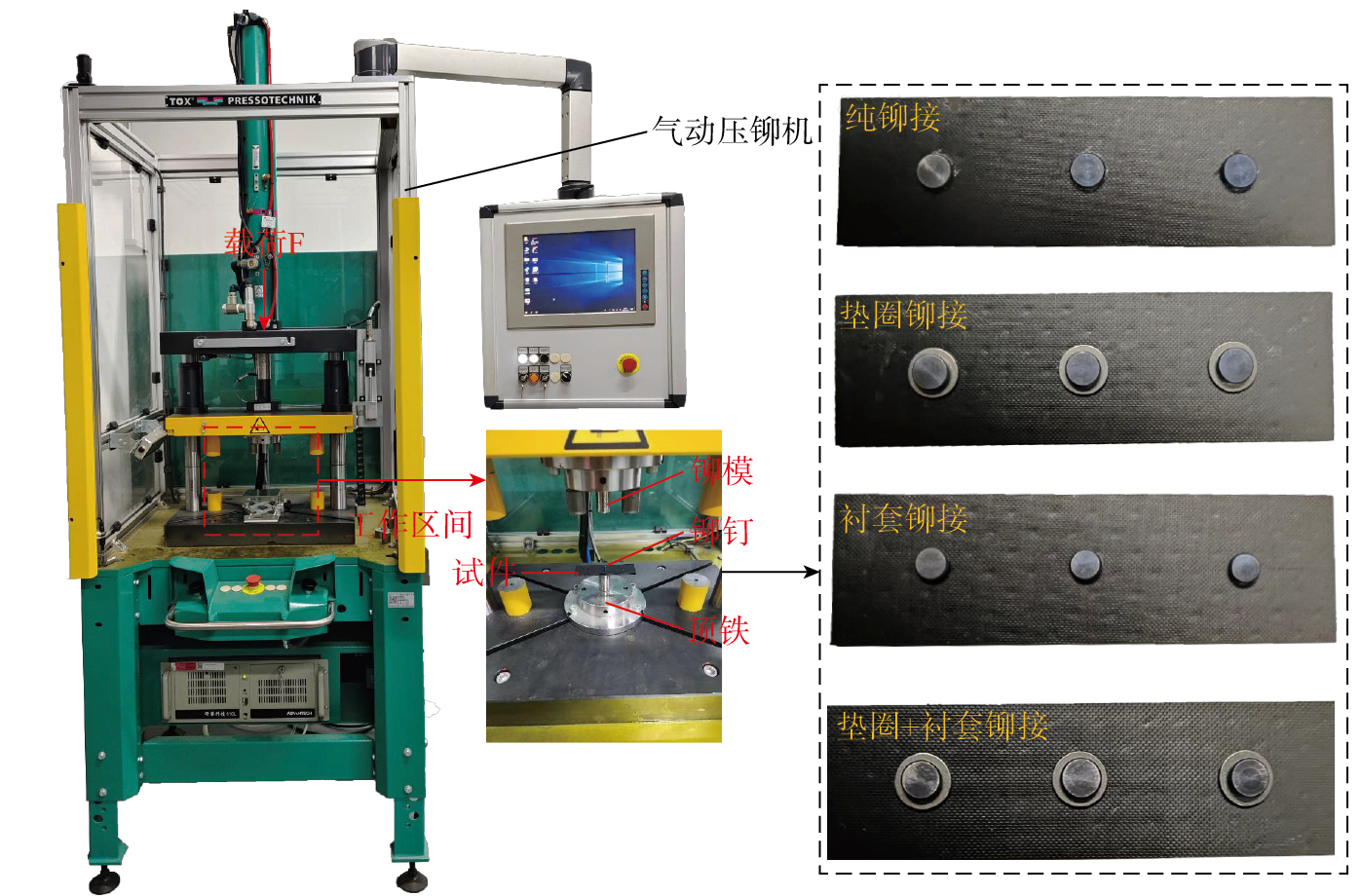

本次试验使用TOX气动压铆机进行铆接，铆接装置与铆接后试件如图4所示。将待铆试件放置于顶铁上，驱动模块的气压增力缸推动铆模向下移动，使钉杆镦粗成形。设计4组试验分别对应不同的铆接方法，每组重复铆接3次，以确保试验结果的可重复性和结论的可靠性。此外，在铆钉外伸量均为5 mm的前提下，镦头高度的一致性通过控制气动压铆机的位移来实现，将压铆机的位移统一设定为90.2 mm进行铆接。铆接完成后，使用水射流切割机切割试样，切割部分略微偏离铆钉孔轴线，随后使用抛光机/研磨机将试件抛光至铆钉中心轴位置。采用校正尺（精度为0.1 mm）对测量膨胀直径所用的光学显微镜进行精准校准，校准后将接头放置在光学显微镜下测量铆接膨胀直径，测量完成后通过扫描电子显微镜（SEM）观察初始铆接损伤。

铆接干涉量是指铆钉在铆接过程中与孔壁之间的干涉程度，适当的干涉量可以改善孔周围的应力分布，从而增强接头的疲劳性能，过高的干涉量可能导致铆钉轴向挤压复合材料孔壁，引起严重损伤（如基体破碎、分层和纤维屈曲）。因此，干涉量是影响铆接接头连接性能的重要因素，也是评估铆接质量最直接的标准之一^{[ [20]  杨悦, 余路, 蒋红宇, 等. 铆接干涉量对疲劳寿命的影响分析[J]. 机械制造与自动化, 2021, 50(2): 87–90.YANG Yue, YU Lu, JIANG Hongyu, et al. The effects of interference-fit level on fatigue[J]. Machine Building & Automation, 2021, 50(2): 87–90.
20 ]}。在铆接过程中，钉杆膨胀，挤压孔壁，从而使铆钉与孔壁形成紧密干涉配合。不同直径铆钉对应的铆接接头干涉量会有较大差距，通常采用相对干涉量的概念来描述，计算式为

式中，d₀为铆钉膨胀直径；D为铆钉孔直径。

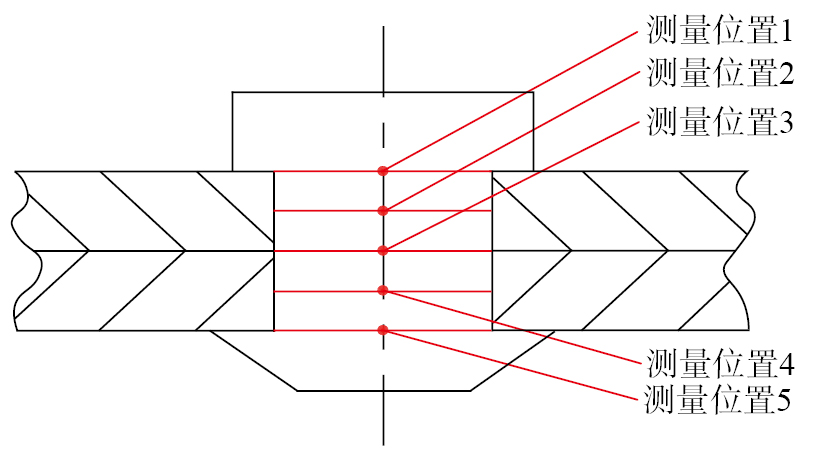

铆接时铆钉会沿着轴线方向不均匀膨胀，需要在观察截面的不同位置处测量铆钉膨胀直径，以便更真实地反映干涉分布。本试验参照GJB 715.25—90标准选取了5个测量位置，如图5所示，位置1、位置5分别为镦头侧叠层板边缘和钉头侧叠层板边缘，取钉杆中部为位置3，在孔内厚度为0.25H和0.75H处分别取位置2和位置4。其中，安装有衬套的试验组将衬套与铆钉视为一体，测量衬套的膨胀直径。测量数据如表6所示。根据式（4）计算得到4种铆接方法在不同测量位置的相对干涉量，求取平均值以表征铆接干涉量。

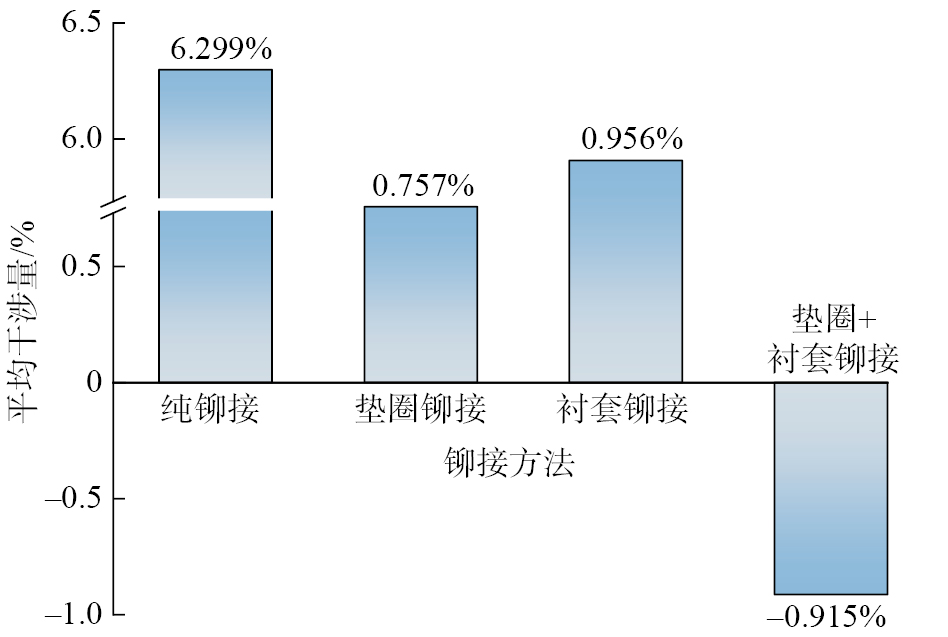

计算得到的平均干涉量如图6所示。已有研究表明，在复合材料的结构连接中引入适当干涉量是有益的，但研究人员一般认为干涉量最大不宜超过2%^{[ [12]  CAO Z Q, CARDEW-HALL M. Interference-fit riveting technique in fiber composite laminates[J]. Aerospace Science and Technology, 2006, 10(4): 327–330.
12 ]}。由图6可知，纯铆接的干涉量高达6.299%，可以推测该铆接方法可能会对CFRP孔壁造成严重损伤。垫圈铆接和衬套铆接方法都将铆接干涉量控制在2%以下，说明单独使用垫圈或衬套均能有效抑制钉杆膨胀。垫圈的作用机理是在镦头膨胀接触到自身内径时，开始限制镦头侧钉杆材料流入孔内，从而减少材料的流入，限制铆钉的金属膨胀； 而衬套的作用机理则是直接为孔内钉杆材料的流动提供一个内部限制，阻止铆钉在衬套内部过度膨胀。垫圈铆接干涉量略小于衬套铆接干涉量，表明垫圈对钉杆膨胀的限制效果更明显。相比于衬套铆接方法，垫圈+衬套铆接方法产生了0.915%的负干涉量间隙配合，导致二者干涉量相差较大的原因可能是：衬套由塑性较好的TA1钛合金材料制成，因此铆接过程中镦头侧、钉头侧这些受力较大的位置仍会有大量钉杆材料流入孔内。虽然衬套与铆钉孔之间存在0.1 mm的初始间隙，但是对于衬套铆接，钉杆膨胀迫使衬套发生大程度塑性变形并与孔壁发生干涉；对于垫圈+衬套铆接，垫圈和衬套的使用不仅限制了镦头侧材料流入孔内，还阻止了铆钉在衬套孔内的过度膨胀，在此基础上，初始间隙的存在为钉杆膨胀提供了空间，但这种小幅度膨胀在初始间隙范围内，导致衬套难以与孔壁形成有效干涉，因此平均干涉量结果为负值，进一步增大了衬套铆接和垫圈+衬套铆接之间的差距。

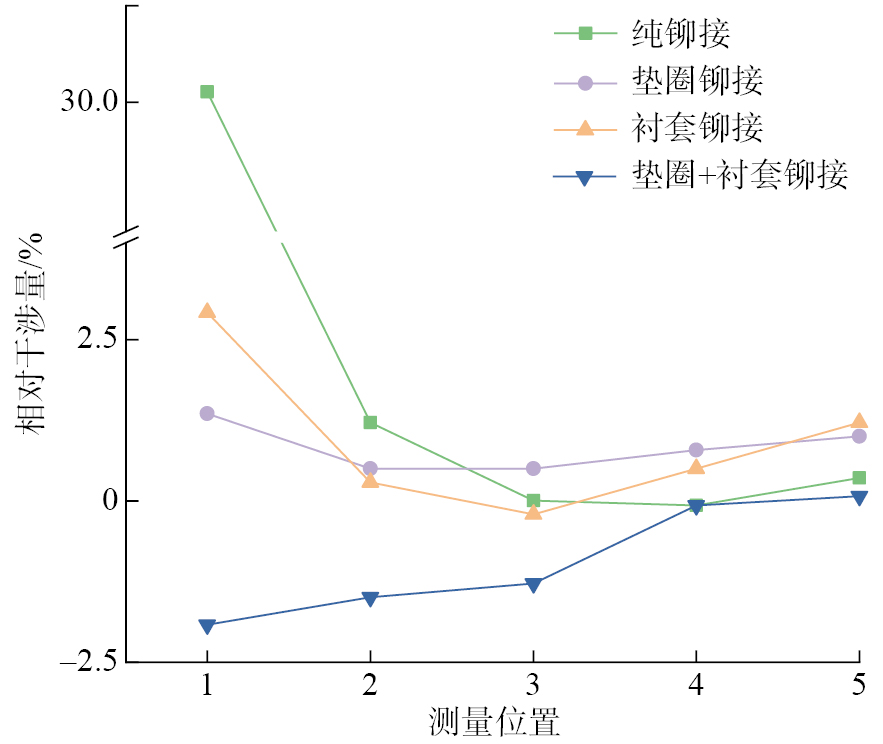

4种铆接方法在各个测量位置的相对干涉量如图7所示，结合表6可知，纯铆接、垫圈铆接、衬套铆接接头截面的基本形状均为“两头大、中间小”的鞍形，最大膨胀直径出现在测量位置1；垫圈+衬套铆接接头截面为正梯形，最大膨胀直径出现在测量位置5。值得注意的是，4种压铆工艺下进行的铆接试验中都出现了“接头中部膨胀直径较小”的问题，大量研究表明，飞机服役过程中铆接接头中部承受的剪切载荷最大，该部分的钉杆膨胀直径大小对接头整体的抗剪能力存在影响，因此上述问题会对接头的力学性能产生负面影响^{[ [21]  冯东格. 基于电磁铆接的理想干涉配合铆接技术研究[D]. 西安: 西北工业大学, 2012.FENG Dongge. Research on ideal interference fit riveting technology based on electromagnetic riveting[D]. Xi’an: Northwestern Polytechnic University, 2012.
[22]  党成龙. 用于锥形筒状结构铆接的半自动化电磁铆接系统研制[D]. 西安: 西北工业大学, 2019DANG Chenglong. Development of semi-automatic electromagnetic riveting system for riveting of conical cylindrical structure[D]. Xi’an: Northwestern Polytechnic University, 2019.
21-22 ]}。纯铆接接头和衬套铆接接头在位置1处的相对干涉量大于2%。其中，纯铆接接头的相对干涉量高至30.120%，说明该组试件的镦头侧层合板已经产生了明显的挤压变形；衬套铆接接头在衬套的作用下，干涉量降低至2.934%，说明衬套对钉杆材料在镦头一侧的流动也起到一定的限制作用，但镦头侧层合板仍有可能出现了较为明显的损伤。

为了定量评估干涉量分布的均匀性，引入统计学中的标准差系数（SDC），即

式中，N为测量位置的总数；Δ_i为第i个测量位置的干涉量。

一般认为SDC值越大，干涉波动越大，铆钉杆膨胀越不均匀；SDC的绝对值越接近0，波动就越小；当SDC=0时，则表示干涉不存在波动^{[ [23]  WANG Y H X, CAO Z Q, ZHENG G, et al. Analysis of TB2 rivet forming quality and mechanical properties of thin sheet riveted joints based on different riveting methods[J]. Engineering Failure Analysis, 2023, 154: 107666.

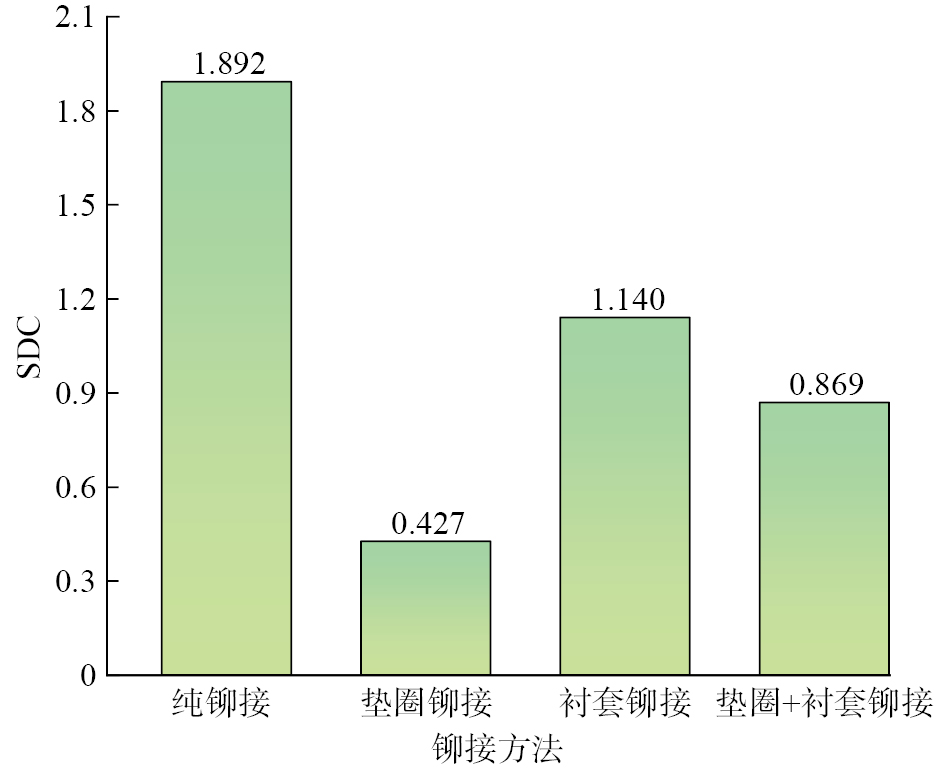

23 ]}。根据不同测量位置相对干涉量的大小，计算所有铆接方法对应的SDC，并取绝对值，如图8所示。可以看出，纯铆接试件的SDC值为1.892，远高于其他3组试件，垫圈和衬套均有效降低了相应试件干涉量的SDC值，减小了铆接过程中的干涉波动。其中，垫圈铆接试件的SDC值最趋近于0，垫圈+衬套铆接产生的干涉波动大于垫圈铆接的干涉波动，但小于衬套铆接产生的干涉波动，表明垫圈和衬套的双重限制对干涉均匀性起到了反作用，单独使用垫圈对于促进钉杆均匀膨胀的效果反而更显著，而且衬套与铆钉孔之间存在0.1 mm的初始间隙，导致铆钉膨胀迫使衬套塑性变形的过程在初始间隙范围内不受控制，干涉分布的不均匀性增加。此外，铆接干涉分布也受试验所用衬套制造精度的影响。

通过以上分析可知，单独使用垫圈或衬套都能有效控制铆接接头干涉量，其中镦头侧增设垫圈能使钉杆膨胀更加均匀，而同时使用垫圈和衬套虽然显著改善了铆接过程中钉杆材料径向变形挤压孔壁的现象，但铆接接头为间隙配合，对提高连接强度无益。

为了进一步分析铆接试件的内部损伤情况，使用SEM观察接头截面内部的微观损伤，如图9所示。在每个试件中，层合板上表面与镦头或者垫圈之间的接触区域是铆接过程中产生损伤的最关键区域，因此对该区域进行高倍率放大观察。可以看出，CFRP试件铆接产生的损伤形式主要有基体开裂、纤维折断、分层、弯曲、脱粘等。

纯铆接时，损伤主要产生在镦头侧层合板表面，证实了2.1节中的结论，即纯铆接在测量位置1处产生的巨大干涉量（30.120%）导致复合材料层合板对应位置出现明显的挤压变形。具体为，层合板+45°铺层基体开裂，同时+45°铺层与0°铺层之间出现分层，+45°、0°、–45°铺层均发生了层弯曲，+90°铺层出现纤维扭折，这是因为在镦头一侧钉杆材料膨胀堆积，对CFRP孔周过分挤压，验证了“纯铆接SDC值最大，干涉波动最明显”的试验结果。

垫圈铆接接头截面几乎没有观察到损伤，可以推测是垫圈有效限制了钉杆的过分膨胀，并且增大了CFRP试件与连接件的接触面积，减小了镦头附近层合板的受力压强，从而减小了板材表面和铆接孔内的损伤。衬套铆接方法下，由于衬套类薄壁管件加工成本高、难度大，而本文所使用的衬套工艺简单，加工精度低，衬套上端面没有达到理想的平面度公差，所以铆钉出现了偏斜失稳现象，造成了镦头歪斜并在CFRP试件预制孔内成形的情况，对孔周造成挤压变形，因此孔壁出现了纤维断裂等损伤，这一结果解释了2.1节中衬套铆接在测量位置1处具有较大干涉量（2.934%）及衬套铆接SDC值大于垫圈铆接SDC值的原因。此外，虽然钉杆膨胀过程中会迫使衬套膨胀，但衬套和孔壁有0.1 mm的初始间隙，且TA1材料的衬套具有一定的抗拉强度，对钉杆材料的流动有阻碍作用，所以中间部分衬套与孔壁有明显的界面间隙。

垫圈+衬套铆接接头的截面损伤很小，孔壁处材料有部分缺失，这可能与CFRP试件制孔精度有关，也有可能是在抛磨过程中由机器速度过快导致的。衬套与铆接孔壁之间有明显的套孔间隙，是因为垫圈减少了钉杆流进孔内的材料，同时衬套限制孔内钉杆的膨胀，验证了2.1节中的负干涉结果。

综上可知，铆接接头损伤主要来源于镦头成形时对层合板表面的挤压破坏，增设垫圈可以减小铆接过程对复合材料表面造成的挤压损伤。衬套对提高铆接质量有一定的积极作用，但该铆接方法工艺要求严格，因此需要进一步对材料、几何参数等进行优化。

本文系统研究了纯铆接、垫圈铆接、衬套铆接、垫圈+衬套铆接4种方法对碳纤维增强聚合物基复合材料（CFRP）损伤行为的影响，通过对比4组铆接接头的干涉水平和内部损伤，发现铆接过程中只在镦头侧增设垫圈产生的干涉波动最小，内部铆接损伤也最少，并且进一步分析了垫圈和衬套的作用机理，主要结论如下。

（1）CFRP纯铆接接头干涉量远超2%的标准，使用垫圈和衬套都能有效减小铆接干涉量，但是垫圈+衬套铆接接头的干涉量为负值，衬套与孔壁仍然为间隙配合，对提高连接强度无益。纯铆接、垫圈铆接和衬套铆接接头的最大干涉量均出现在位置1处，说明大干涉量的产生主要与镦头成形有关。

（2）CFRP试件的损伤主要来源是镦头成形时对层合板表面的挤压破坏，纯铆接接头层合板上表面有严重的挤压变形，衬套铆接接头上表面孔周出现了一侧挤压损伤，垫圈铆接和垫圈+衬套铆接都因垫圈的作用几乎没有产生损伤。

（3）在铆接过程中垫圈能够有效限制钉杆的过分膨胀，使铆钉干涉分布更均匀，并且可以减小铆接过程对复合材料表面造成的挤压损伤。衬套对钉杆膨胀有一定限制作用，但由于工艺限制，衬套组试验结果出现了局部干涉量过大、镦头歪斜、试件表面孔周出现挤压变形等负面效果，因此，还需要进一步开展材料选择、尺寸优化及套孔初始间隙选取等方面的研究。
