随着无线电子信息技术特别是通信和探测技术的蓬勃发展，相关电子设备已经被广泛应用到生活的各个领域，包括工业、医疗、军事和无线电通信[1-3]，由此产生的电磁污染和电磁干扰已成为一种不可忽视的社会公害[4-5]。军事领域中，为满足未来军事强国对空天战斗机的严苛需求，防止军事战备被探测并提高装备的生存性能和突防能力，亟须研发在X 波段 （8～12 GHz）拥有较好介电性能的电磁波防护材料[6-8]。碳材料具有优异的导电性、导热性和机械性能，使其成为当前最为典型的高频强吸收介电损耗吸收剂[9-10]，然而，由于过高的电导率和介电常数，无法满足阻抗匹配原理，致使纯碳材料的介电性能较差。为了解决这一问题，科研工作者采用加载低电导率材料的方式调节碳材料的阻抗匹配特性，增强碳材料对电磁波的衰减能力，通过控制低电导率材料和碳材料的复合比例制备最佳介电性能的吸收剂。目前，常见的用于调整碳材料阻抗匹配的低导电性材料主要有磁性金属氧化物和非磁性金属氧化物。磁性材料的磁导率主要体现在低频频段，在X 波段往往不能达到预期的效果。因此，将低导电性非磁性金属氧化物 （如ZnO、TiO2 和SnO2）与碳材料复合制备出的纳米杂化材料是满足X 波段高性能需求的理想吸收剂。Lu 等[11]在MWCNT 表面修饰ZnO 纳米粒子合成ZnO@MWCNT，当ZnO@MWCNT 质量分数为10%，厚度为2.5 mm 时，相应的反射损耗 （RL）值达到-20.7 dB。Zhao 等[12]制备了SnO2@MWCNT，其质量分数为7.5%，厚度为2.6 mm 时，RL 值达到-56.9 dB，有效吸收带宽为3.1 GHz。值得注意的是，SnO2/碳材料因具有低密度、高稳定性、宽频带等特点逐渐被科研人员所关注，但其作为新兴的电磁波吸收体，相关研究工作亟待开发[13-15]。
基于Maxwell-Wagner Sillars 效应，由晶界、位错、界面/表面重构和点缺陷等晶体缺陷引起的界面电荷聚集可以增强材料的界面极化，进而对其介电性能起到促进作用。因此，可以通过调节晶体的缺陷程度来调整材料的介电常数[16]。杂质缺陷作为晶体缺陷的一种，引入机制简单且易于表征，是提升材料介电性能的最佳技术手段，其本质在于杂质缺陷中的晶格振动散射和电离杂质散射能够使体系中的载流子迁移率发生变化，进而调节材料的导电性和介电性能[17-19]。其中，In3+（0.079 nm）和Sn4+（0.069 nm）的离子半径较为接近，在发生元素取代的过程中不会造成较大的晶格失配现象。而且，在禁带中出现的In 4d 新能级会导致SnO2 的电子结构发生改变，降低的电子密度可以减弱Sn 和O 原子轨道能级的耦合能力，促使In-SnO2 的禁带宽度变窄，增强电子的跃迁能力。此外，当热处理温度升高后，In-SnO2 开始本征激发，会使载流子浓度大幅升高，有利于优化碳材料的阻抗匹配特性和介电性能。
因此，本文以纳米级SnO2 为基体，通过引入In 离子使SnO2 体系中存在杂质缺陷，进一步与氧化石墨烯（GO）复合且经过高温热处理后合成In-Sn/rGO 复合材料。探究不同In 元素掺杂含量对复合材料微观组织结构、物相组成、缺陷程度、介电常数、导电性和介电性能的影响。
1 试验及方法
1.1 试样制备
（1）利用溶胶-凝胶法制备纳米级SnO2。
首先，将SnCl2·2H2O 溶解于乙醇和蒸馏水的混合液中。然后，滴加正硅酸乙酯 （TEOS）形成凝胶。密封老化后，加入NaOH 溶液 （2 mol/L），持续搅拌30 min。最后，经过洗涤、过滤、干燥并550 ℃煅烧后获得纳米级SnO2 粉末，留存备用。
（2）In-SnO2 及In-Sn/rGO 复合材料的制备。
首先，上述纳米级 SnO2（75 mmol）合成过程中，在加入TEOS 的步骤之前，引入不同含量的硝酸铟（In（NO3）3），经过550 ℃下煅烧4 h 后获得 In-SnO2。然后，将In-SnO2 与GO 按一定的质量比 （1∶30）混合后溶解于去离子水中，加入1 mL 的硅烷偶联剂KH-550 并置于反应釜中进行180 ℃水热。最终，将真空抽滤且冷冻干燥后的粉末在Ar 气氛下800 ℃高温煅烧2 h，获得In-Sn/rGO 复合材料。
In 元素的掺杂质量分数分别为0、0.5%、1.0%和1.5%，命名为In-0、In-0.5%、In-1.0%、In-1.5%。
1.2 性能表征
复合材料的物相组成由丹东方圆仪器有限公司生产的X 射线衍射 （XRD）分析仪 （DX-2700）进行测试。设备性能参数为采用铜靶的Kα 射线 （λ=1.54 Å），扫速为10（°）/min，扫描范围为10°～90°。使用德国Zeiss 生产的MERLIN compact 型场发射扫描电子显微镜 （SEM）、日本电子公司的JEOL-2100 型透射电子显微镜 （TEM）及其配套的X 射线能谱 （EDAX）设备测试样品的微观组织结构和元素分布。采用雷尼绍公司的RM-1000 型显微激光拉曼光谱仪 （Raman）对材料进行缺陷程度表征。采用上海辰华仪器的 CHI760E 型电化学工作站测试材料的电化学阻抗谱 （EIS），通过分析图谱去衡量材料的导电性。采用美国-安捷伦公司生产的N5245A 型矢量网络分析仪对所有样品进行电磁参数的测定。
2 结果与讨论
2.1 In 元素掺杂对Sn/rGO 物相组成和缺陷程度的影响

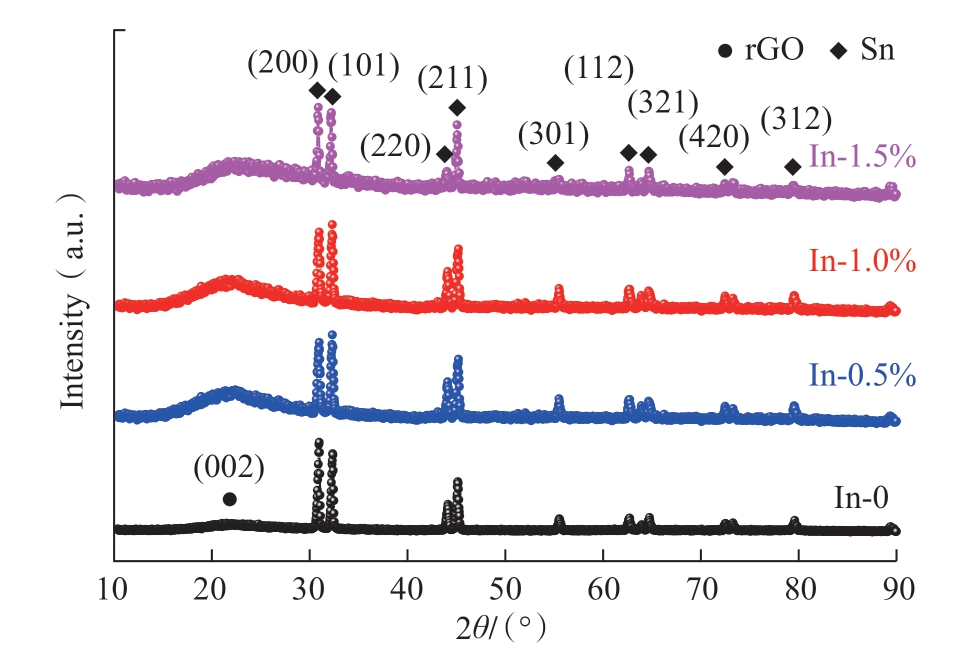

图1 为不同In 元素掺杂含量下In-Sn/rGO 复合材料的XRD 图谱，可以明确所有材料的物相组成。图1中显示所有材料的物相并未产生明显变化，均由一个明显的包峰和Sn 单质的特征峰组成。23.0°附近出现的包峰均归属于复合材料中非晶态的rGO。2θ 为30.7°、32.08°、43.93°、44.95°、55.36°、62.59°、64.63°、72.46°和79.54°，分别对应Sn 单质的 （200）、 （101）、 （220）、（211）、 （301）、 （112）、 （321）、 （420）和 （312）晶面，标准卡片为PDF#86-2264，表明所有材料的主要成分均为Sn/rGO。此外，利用TEM 配套的EDAX 能谱仪对具有不同In 元素掺杂含量的In-Sn/rGO 复合材料进行元素分析，结果显示In 掺杂质量分数为0.5%、1.0%、1.5%的In-Sn/rGO 复合材料均包含C、In 和Sn 3 种元素。测试结果表明，掺杂质量分数1.0%的In-Sn/rGO 复合材料中，C、In 和Sn 元素质量比分别为44.79%、11.44%和43.77%，证明In 元素被成功掺杂到Sn/rGO 复合材料中。综上说明，少量In 元素引入Sn/rGO 后，复合材料的主要相成分并未发生改变。
图1 不同In 元素掺杂含量的In-Sn/rGO 的XRD 图谱
Fig.1 XRD pattern of In-Sn/rGO with different In element doping contents

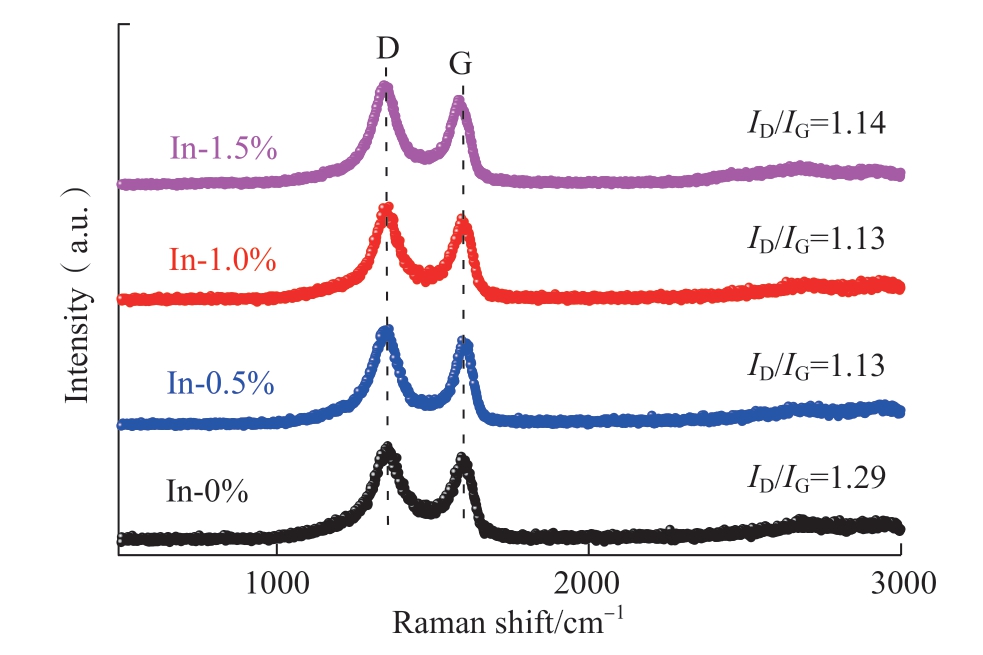

利用Raman 光谱分析In-Sn/rGO 复合材料的缺陷程度，如图2 所示。可以看出，所有材料在1358 cm-1 和1592 cm-1 附近存在明显的特征峰，归属于rGO 的D 峰（Disorder peak，无序峰）和G峰 （Graphite peak，石墨峰）。D 峰来源于C 原子晶格的缺陷，对应电子结构的A1g 振动模式，相对强度可以反映结晶结构的紊乱程度；而G峰则代表与一阶散射E2g 振动模式对应的有序峰，是由C 原子sp2 杂化的面内伸缩振动引起的。D 峰和G 峰的强度比 （ID/IG）是碳材料无序度和缺陷密度的衡量指标[20-21]。未掺杂In 元素的Sn/rGO 复合材料的ID/IG 值为1.29，与其相比，In-Sn/rGO 复合材料的ID/IG 值较小，具有较低的缺陷程度。原因为在石墨化过程中，In、Sn元素侵入碳原子点阵并占据位置的原子减少，促使复合材料的石墨化程度增强。此外，随着In 元素掺杂含量的增多，In-Sn/rGO 复合材料的ID/IG 值变化幅度不大，近似为1.13，证明In 元素的引入对复合材料缺陷程度影响较小。
图2 不同In 元素掺杂含量的In-Sn/rGO 的Raman 图谱
Fig.2 Raman patterns of In-Sn/rGO with different In element doping contents
2.2 In 元素掺杂对In-Sn/rGO 微观形貌的影响

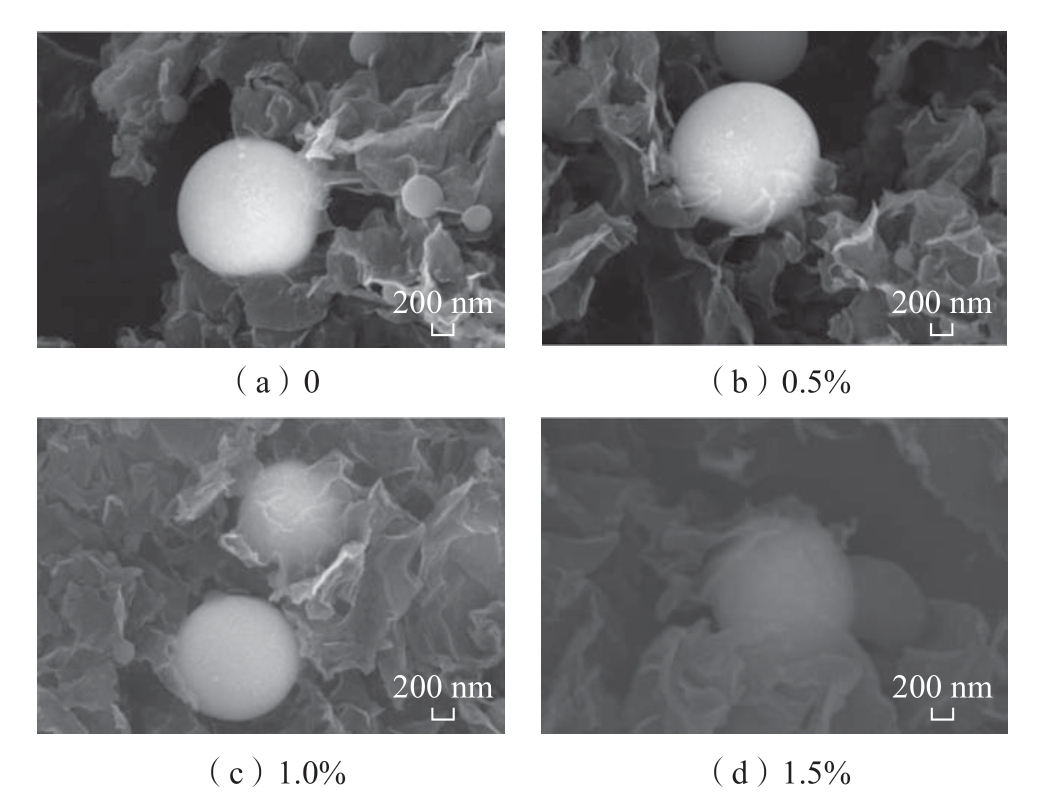

图3 为不同In 元素掺杂含量下，In-Sn/rGO 复合材料的微观形貌。从图3（a）可以看出，Sn 微球被均匀地分布和包裹在rGO 的薄片层中，尺寸约为1.4 μm。从图3（b）～（d）可以看出，相比于未掺杂In 元素的Sn/rGO 复合材料，其形貌并未产生较大变化，均为rGO片层包裹微球的状态，微球尺寸略有增加，直径约为1.5 μm。因此，In 元素的掺杂对Sn 微球和Sn/rGO 复合材料的微观形貌影响并不明显。此外，利用TEM 配合高灵敏度的EDAX 对In-Sn/rGO 复合材料展开检测，以此获取其微观结构和元素组成信息，并确认In 元素在Sn微球中掺杂的分布情况。
图3 不同In 元素掺杂含量的In-Sn/rGO 的SEM
Fig.3 SEM images of In-Sn/rGO with different In element doping contents
从图4（a） ～（c） EDAX 谱图可以观察到，In 元素掺杂质量分数为1.0%时，In-Sn/rGO 由C、In 和Sn 3 种元素组成，根据TEM 照片 （图4（d））可知，In 和Sn 元素仅分布在黑色球型结构中 （In-Sn 微球），说明具有杂质缺陷的In-Sn/rGO 复合材料被成功合成，而且In 元素在Sn 微球中分布均匀。
图4 In 元素掺杂质量分数1.0%的In-Sn/rGO 的TEM 图像和EDAX 谱图
Fig.4 TEM image and EDAX spectra of In-Sn/rGO with 1.0% mass fraction of In element doping
2.3 In 元素掺杂对Sn/rGO 导电性的影响

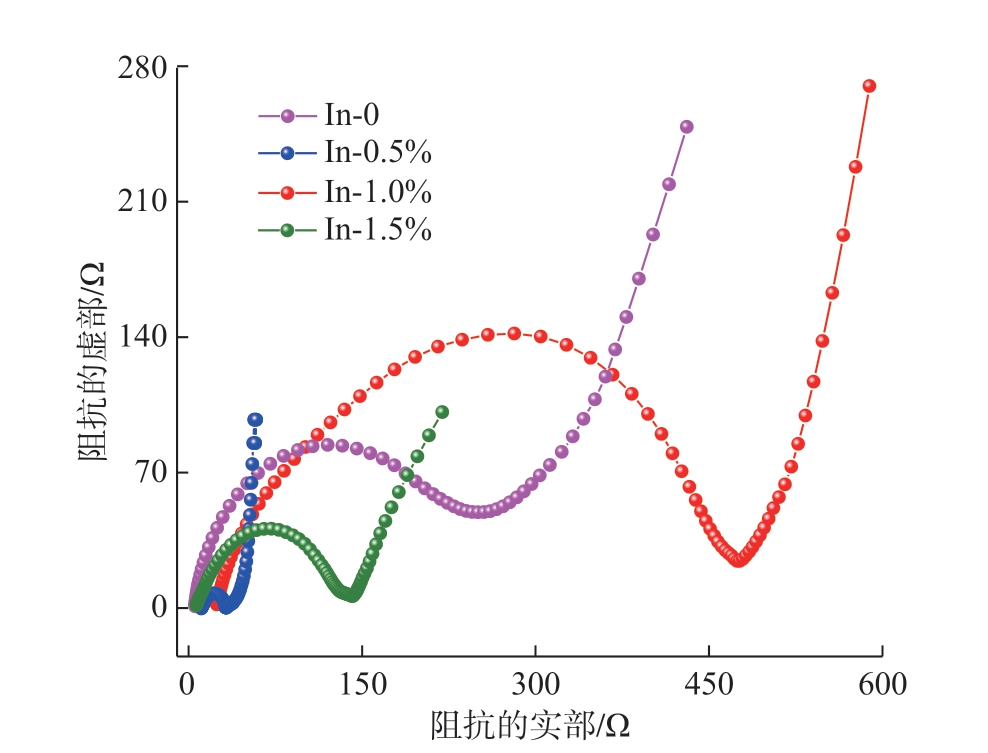

导电性是衡量复合材料介电性能的重要指标，通过电化学阻抗谱 （EIS）的谱图能够详细分析In-Sn/rGO 复合材料的载流子转移电阻 （RCT），不同In 元素掺杂含量的In-Sn/rGO 复合材料的EIS 谱图如图5 所示。曲线的半圆尺寸越小，代表着相应复合材料的导电性能越好。由此可知，In 元素的引入使In-Sn/rGO 复合材料的导电性能发生了改变。随着In 元素掺杂含量的逐渐增多，半圆的尺寸呈现出In-1.0%＞In-0＞In-1.5%＞In-0.5%的规律，说明复合材料导电性的变化趋势为先升高后降低。
图5 不同In 元素掺杂含量的In-Sn/rGO 的EIS 谱图
Fig.5 EIS pattern of In-Sn/rGO with different In element doping contents
2.4 In 元素掺杂对In-Sn/rGO 介电常数的影响
通过观察复合材料的介电常数可以详细分析In 元素掺杂含量与介电性能的内在联系。

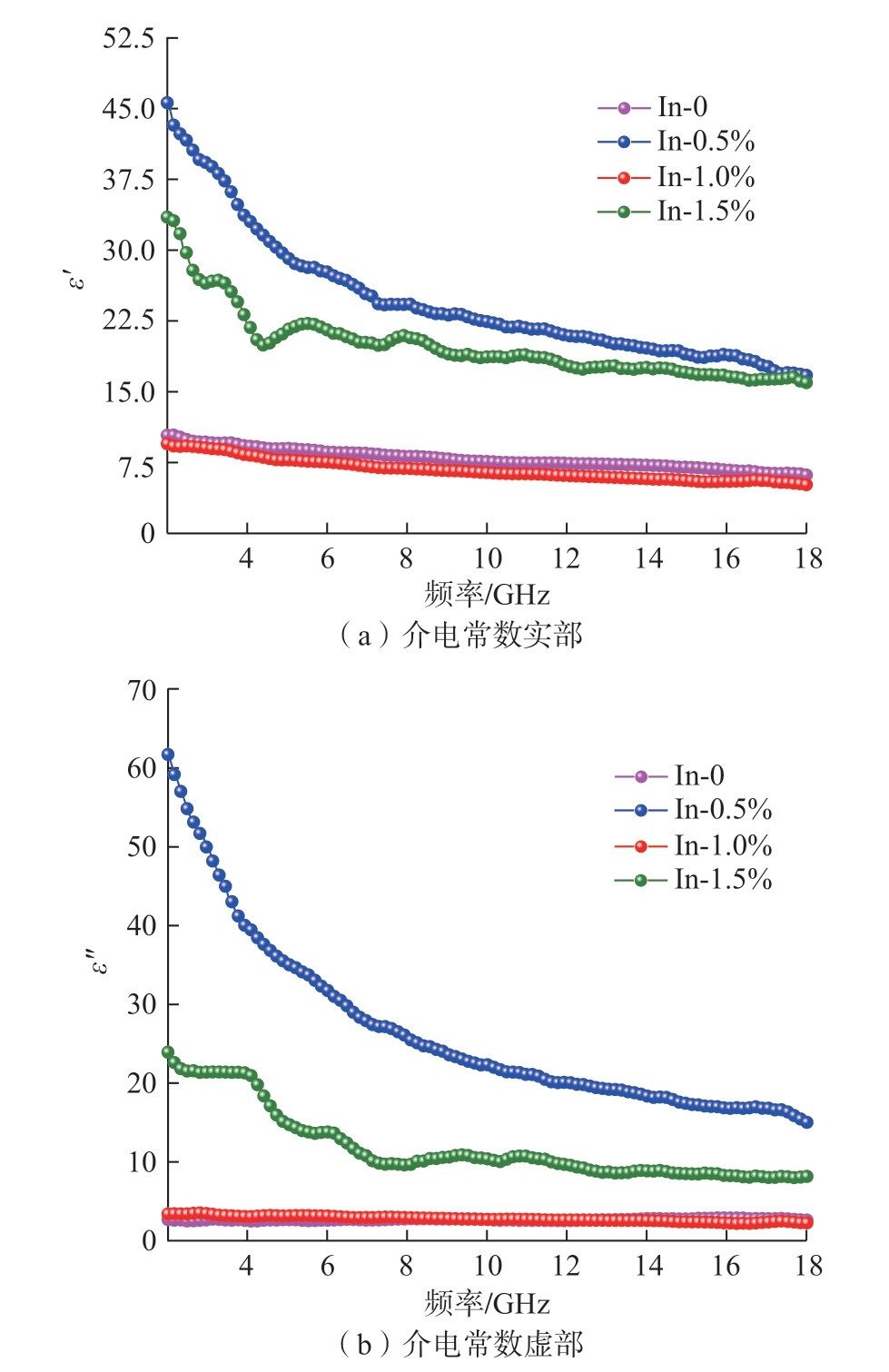

复合材料的介电常数实部和虚部分别代表材料的储能和耗能能力，图6（a）为不同In 元素掺杂含量的Sn/rGO 复合材料在2～18 GHz 范围内的介电常数实部（ε'）的变化。随着In 元素掺杂含量的增多，复合材料的实部数值也发生了改变，In-0、In-0.5%、In-1.0%、In-1.5%在X 波段范围内介电常数实部的平均数值分别近似为7.6、22.5、7.4、18.7。由此可知，相较其他In-Sn/rGO 复合材料，掺杂In 质量分数1.0%时的复合材料具有较低的储能能力。图6（b）为复合材料的介电常数虚部 （ε″）数值，其大体变化趋势与实部值一致，但In 掺杂后复合材料的损耗能力明显高于Sn/rGO 复合材料。这意味着In 元素掺杂可以改变In-Sn/rGO 复合材料的介电常数，且随着In 元素含量增多介电常数呈现先升高后降低的趋势。
图6 不同In 元素掺杂含量的In-Sn/rGO 的介电常数实部和虚部
Fig.6 Permittivity real part and imaginary part of In-Sn/rGO with different In element doping contents
2.5 In 元素掺杂对Sn/rGO 介电性能的影响

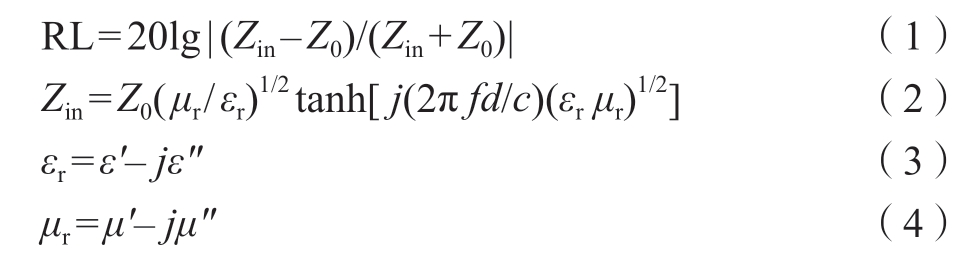

复合材料的介电性能可以用反射损耗值RL 衡量，通过下列公式进行计算。
式中，εr 为相对复介电常数；μr 为相对复磁导率；d 为吸收剂厚度；c 为光速；f 为频率；Zin 为吸收介质波阻抗；Z0 为自由空间波阻抗；RL 为吸收介质的反射损耗值；j为虚数单位；μr 为复磁导率；μ'为磁导率实部；μ″为磁导率虚部。由公式可知，材料的阻抗匹配特性决定了其介电性能的优异程度。

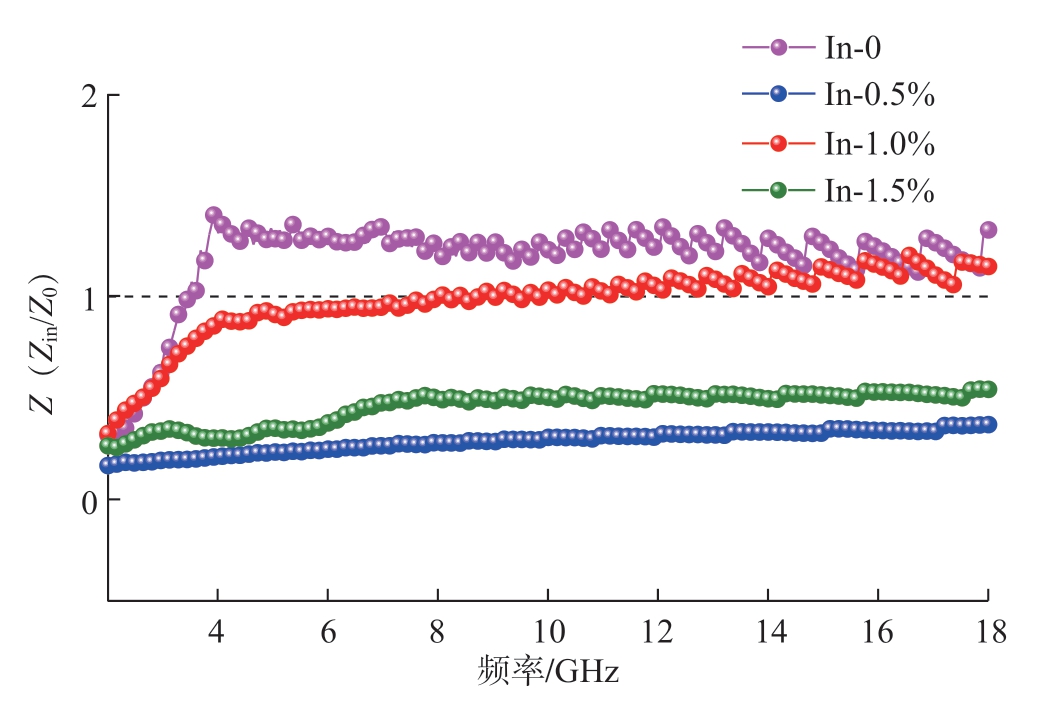

图7 为掺杂不同In 含量的In-Sn/rGO 的阻抗匹配，Z 值越趋近于1，代表相应材料的阻抗匹配特性较好，可以看出，In 质量分数为1.0%时的复合材料具有最佳的阻抗匹配和电磁波衰减能力。由图6 可以看出，过高的介电常数会导致In-Sn/rGO 复合材料的阻抗失配，使其介电性能变差。
图7 不同In 元素掺杂含量的In-Sn/rGO 的阻抗匹配
Fig.7 Impedance matching of In-Sn/rGO with different In element doping contents

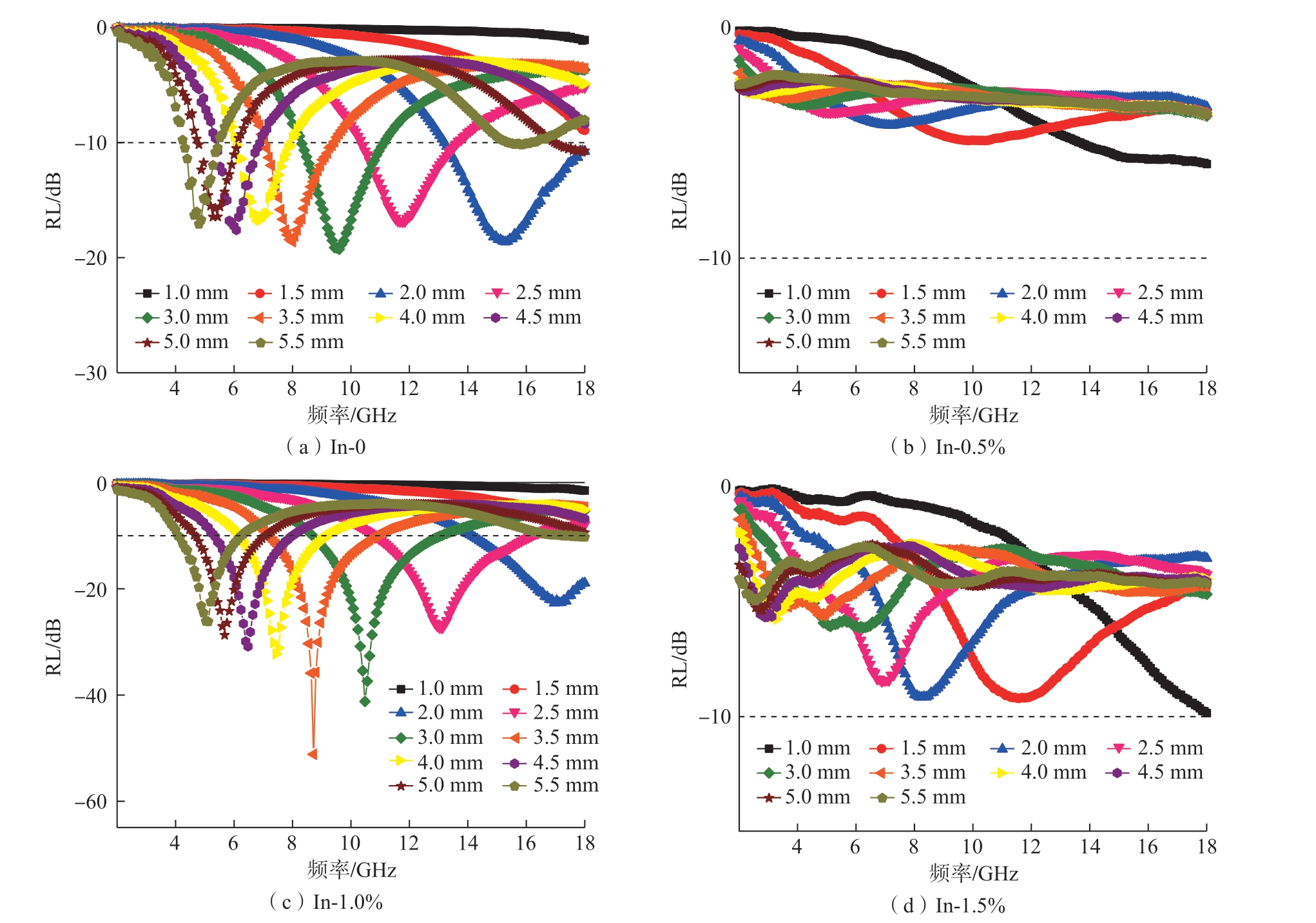

图8 为掺杂不同In 含量的Sn/rGO 的介电性能，RL值越小代表材料的介电性能越好。图8（a）为不含In 元素Sn/rGO 复合材料在2～18 GHz 范围内的介电性能，匹配厚度为2.0～5.5 mm时，有效吸收频带范围为4.32～18.00 GHz（＜-10 dB，13.68 GHz），最佳RL 值为-19.27 dB。随着In 元素掺杂含量逐渐增加，In-Sn/rGO 的介电性能呈现先升高后降低的趋势，证实可以通过控制In 含量的方式实现复合材料的介电性能可调。从图8（c）可以看出，In 质量分数为1.0%时，In-Sn/rGO 复合材料具有最佳的介电性能，RL 值为-51.16 dB，且有效吸收带宽为3.60 GHz。此外，In 质量分数为0.5%和1.5%时，复合材料的最佳RL 值分别为-5.94 dB、-9.85 dB，归因于其较差的阻抗匹配特性。综上，引入适当的In 元素有利于增强Sn/rGO 复合材料的介电性能。
图8 不同In 元素掺杂含量的In-Sn/rGO 的介电性能
Fig.8 Dielectric properties of In-Sn/rGO doped with different In element doping contents
In-Sn/rGO 复合材料属于介电损耗型吸波材料，电磁波的损耗方式主要有电导损耗和极化损耗两种。电导损耗主要是由导电网络中自由电子的迁移和跳跃引起的。引入In 元素使SnO2 中出现新的能级态密度 （In 4d），使Sn 和O 原子周围的电子密度降低，且相应的轨道耦合作用减弱，这有利于体系中的载流子迁移。而后，经过高温热处理过程形成In-Sn，高价金属中掺杂低价金属后，会使In-Sn 的费米能级降低，有助于In-Sn/rGO 复合材料中的电子传输能力的提升，并增强其电导损耗；此外，极化损耗是由偶极极化和界面极化损耗组成的。一方面，In 元素掺杂后会使复合材料中存在缺陷，由该区域的空格点和束缚不紧密的电子所形成的偶极子，可在电场的作用下产生强烈的缺陷偶极极化损耗。另一方面，由于In-Sn 和rGO 之间存在较大的电导率差异，使得空间电荷在大量的非均质界面处积累，有利于产生界面极化并增强复合材料的电磁波衰减能力。综上所述，In 元素掺杂有利于增强Sn/rGO 复合材料的电磁波吸收性能。
表1[11-12,22-24]将近年来具有代表性的非磁性金属氧化物/碳材料的电磁波吸收性能的文献内容与本工作中的In-Sn/rGO 复合材料进行了对比。可以看出，本文所研究的In-Sn/rGO 复合材料的介电性能具有一定的优势。

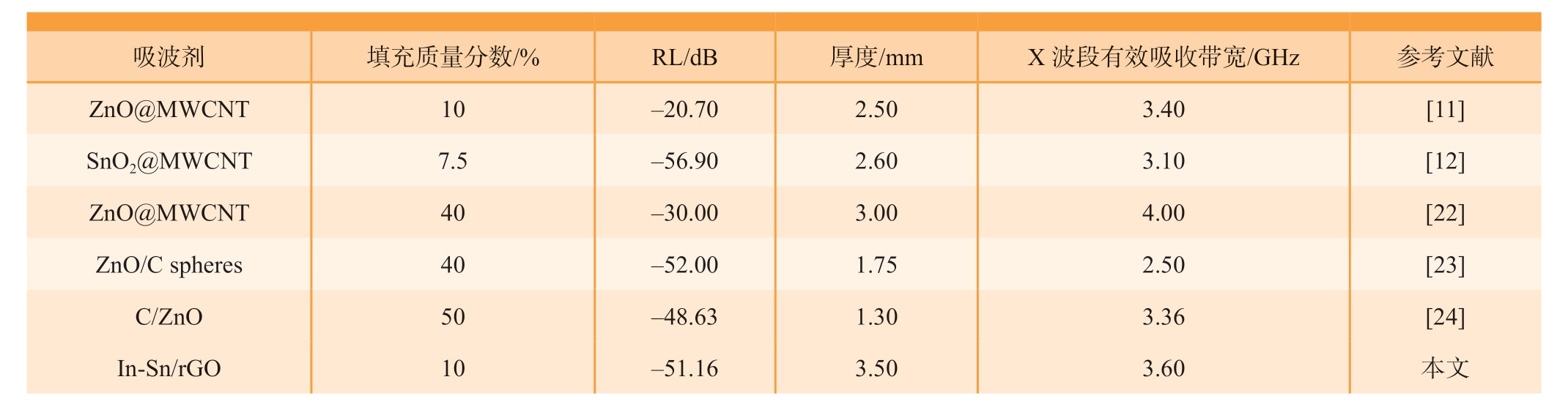

表1 非磁性金属氧化物/碳材料的介电性能
Table 1 Dielectric properties of non-magnetic metal oxide/carbon materials
吸波剂 填充质量分数/% RL/dB 厚度/mm X 波段有效吸收带宽/GHz 参考文献ZnO@MWCNT 10 -20.70 2.50 3.40 [11]SnO2@MWCNT 7.5 -56.90 2.60 3.10 [12]ZnO@MWCNT 40 -30.00 3.00 4.00 [22]ZnO/C spheres 40 -52.00 1.75 2.50 [23]C/ZnO 50 -48.63 1.30 3.36 [24]In-Sn/rGO 10 -51.16 3.50 3.60 本文
3 结论
本文采用溶胶-凝胶法结合高温热处理的方式合成了In-Sn/rGO 复合材料，通过调整In 元素的质量分数（0、0.5%、1.0%和1.5%）控制SnO2 原料体系中的杂质缺陷程度，进而探究In 元素掺杂对Sn/rGO 复合材料本征特性和介电性能的影响规律，结论如下。
（1）In 元素掺杂含量对In-Sn/rGO 复合材料微观形貌、物相组成、石墨化程度的影响较小。被rGO 薄片包裹的微球尺寸略有变化，直径约为1.5 μm；因In 元素掺杂含量较少，XRD 结果均显示出Sn 和rGO 的特征峰，相结构无明显变化；In-Sn/rGO 复合材料的ID/IG 值约为1.13，石墨化程度较为接近。
（2）导电性和介电常数是衡量材料介电性能的重要指标。随着In 元素掺杂含量的增加，导电性呈现先升高后降低的趋势，介电常数的变化规律与之相同，介电常数实部和虚部的数值先增大后减小。
（3）随着掺杂的In 元素质量分数增大，In-Sn/rGO复合材料的阻抗匹配特性和介电性能呈现先升高后降低的规律。In 质量分数为1.0%时，In-Sn/rGO 复合材料具有最佳的阻抗匹配和介电性能，RL 值为-51.16 dB，且有效吸收带宽为3.60 GHz。
