2024-T351 铝合金因其密度低、比强度高、耐腐蚀性好等优点，广泛应用于航空航天领域[1-3]。在零件的服役过程中，疲劳、腐蚀及磨损等不同种类的失效通常起源于材料表面，因此，需要合适的表面处理工艺来提高其综合性能。喷丸是一种常见且高效的表面处理工艺，可以有效提高材料的表面性能[4-6]。然而，喷丸覆盖率的不同引起的材料表面完整性的变化将造成零件综合性能的差异[7]。因此，研究喷丸覆盖率对表面完整性的影响具有十分重要的意义。
在喷丸过程中，大量弹丸撞击材料表面引起微观结构演变，包括晶粒细化[8]、位错增殖、残余应力[9]、粗糙度增加[10]等，进而影响材料的综合性能。常用的喷丸方法包括气动喷丸[11]、超声喷丸[12]、激光喷丸[13]、空化喷丸[14]等，已被应用于钛合金[15]、铝合金[16]、镁合金[17]和不锈钢[18]等材料的表面强化。在晶粒细化方面，Liu等[19-20]研究了高能气动喷丸对TC4 钛合金微观结构的影响，指出位错运动及其演化主导了αTi 纳米晶的形成，而孪晶和相变在晶粒细化过程中起辅助作用。Li 等[21]同样指出高能喷丸TC17 钛合金晶粒细化机制为位错运动。Ao 等[22-23]利用超声滚压在TC4 钛合金表面制备出纳米晶-超细晶-细晶-粗晶的梯度纳米结构。由于晶粒细化、晶格畸变、位错增殖等，材料表层的硬度明显增大，耐磨损性提高[24-25]。Zhang 等[26]发现喷丸产生的纳米晶抑制了AZ31 镁合金在磨损过程中材料的软化和熔化，磨损量显著降低。相比于原始试样，喷丸处理后的17Cr2Ni2MoVNb 钢具备较低的摩擦系数和较好的耐磨损性[27]。而喷丸产生的残余压应力场可以有效延缓零件表面裂纹萌生，减小裂纹扩展速率，有利于疲劳寿命的提高[28-31]。Luo 等[32]指出，位错强化、残余应力和晶粒细化的协同作用可使喷丸强化的TC4钛合金疲劳寿命显著提高。然而，不恰当的喷丸参数会导致表面粗糙度显著增加，甚至引起表面微裂纹萌生，对疲劳性能产生不利影响[33-34]。Gao 等[35]研究发现，喷丸造成的较深凹坑和微裂纹等缺陷降低了材料的超高周疲劳寿命。Liu 等[36]指出抛光处理降低了喷丸试样的表面粗糙度，显著提高了试样的疲劳性能。
覆盖率作为喷丸强化的重要参数之一，对材料表层微观结构演变和综合性能具有十分重要的影响。因此，本文以2024-T351 铝合金为研究对象，通过改变喷丸进给速度，研究喷丸覆盖率的变化对表面形貌、表面粗糙度、残余应力、微观硬度的影响规律。
1 材料及试验步骤
试验材料为2024-T351 铝合金。在喷丸处理之前采用砂纸对试样进行抛光处理，砂纸目数依次为#400、#800、#1200、#2000、#4000。对抛光后的试样进行气动喷丸处理，喷丸处理的各项参数分别为陶瓷弹丸（型号AZB425）、弹丸直径0.425 mm、弹丸流量4 kg/min、喷丸气压0.25 MPa 和喷丸距离300 mm。通过调节喷嘴的进给速度实现覆盖率的变化（喷丸覆盖率是指喷丸强化后，试样表面弹痕所占面积与总面积之比）。经过测量，喷嘴进给速度为2 m/min 时，喷丸覆盖率为99.6%，因此以2 m/min 的进给速度重复2 次和4 次喷丸，对应的喷丸覆盖率分别为200%和400%。进给速度为4 m/min 时，喷丸试样的覆盖率为88.3%。对应于88.3%、100%、200%及400%喷丸覆盖率的A 型Almen试片弧高值分别为0.199 mm、0.223 mm、0.245 mm、0.253 mm。
使用Tescan Clara 扫描电子显微镜（SEM）对原始和喷丸试样进行表面形貌观察，加速电压为15 kV。采用吉泰TR210 表面粗糙度仪测量原始和喷丸试样的表面轮廓并计算表面粗糙度。使用Bruker D8 X 射线衍射仪对原始和喷丸试样进行物相鉴定和微观结构分析。选用Cu 靶Kα 辐射，2θ 角范围为30°～80°，扫描速率2°/min。采用Jade 9.0 软件进行XRD 数据分析，选用高斯函数拟合各衍射峰[37]。试样表层残余应力采用Proto iXRD 便携式残余应力测试仪测量，测试条件为Co 靶、电压20 kV、电流5 mA，测定Al（311）衍射峰。为获得沿深度分布的残余应力，采用化学腐蚀方法对试样进行剥层处理，腐蚀液选用质量分数为16.9%的NaOH 溶液，温度为80 ℃。将原始和喷丸试样侧面进行抛光后，使用MHVS-1000Z 维氏硬度计测量沿深度方向的硬度，载荷大小0.245 N、保载时间10 s，相邻测试点间距离为50 μm。
2 试验结果与讨论
2.1 表面形貌及粗糙度
原始和喷丸试样的表面形貌如图1 所示。图1（a）中的原始试样经过#4000 砂纸打磨后，磨痕较浅且方向一致，试样表面光滑。从图1（b）可以看出，弹丸对试样表面的撞击使其产生了明显的弹痕，同时，弹痕之间重叠及挤压等相互作用导致相邻弹痕交界处的凸起。此时，试样表面仍然存在未喷丸区域。随着喷丸覆盖率增加至100%、200%、400%，试样表面被弹痕完全覆盖，未见原始试样表面的打磨痕迹，如图1（c）～（e）所示。然而，随着喷丸覆盖率的提高，试样表面逐渐出现褶皱、微裂纹等缺陷。覆盖率100%的喷丸试样表面（图1（c））已出现少量的褶皱[37]，覆盖率200%的喷丸试样表面的褶皱数量明显增加，覆盖率400%的喷丸试样在褶皱数量进一步增加的同时出现了微裂纹[7]。Zhou 等[12]在气动喷丸和超声喷丸对比试验中指出，气动喷丸覆盖率的增加将导致微裂纹的产生。
图1 原始试样及不同覆盖率喷丸试样的表面形貌
Fig.1 Surface morphology of initial and shot peened samples with different coverage
原始及喷丸试样的表面轮廓曲线及表面粗糙度如图2 所示。可以看出，经过抛光的原始试样表面光滑，试样喷丸前后表面轮廓曲线值（图2（a））与图1（a）所示的试样表面形貌基本一致，原始试样表面粗糙度Ra为0.144 μm。由于弹丸的撞击，喷丸试样表面轮廓曲线高低起伏明显，且转角尖锐，因此喷丸试样的表面粗糙度显著增加，覆盖率88.3%、100%、200%和400%的喷丸试样表面粗糙度Ra 分别为4.263 μm、4.601 μm、4.090 μm、4.052 μm。如图2（b）所示，随着喷丸覆盖率的增加，喷丸试样的表面粗糙度Ra 先增加后减小。当喷丸覆盖率为88.3%时，弹痕未完全覆盖试样表面，喷丸试样表面粗糙度增加但未到最大值。随着喷丸覆盖率增加，弹痕之间的相互作用逐渐加剧，导致表面粗糙度的进一步提高，当覆盖率为100%时喷丸试样表面粗糙度最大。然而，后续弹丸的撞击减小了凸起区域的高度，在弹痕轮廓变得模糊的同时，表面粗糙度下降。因此，覆盖率为200%的喷丸试样表面粗糙度降低。同时，大量弹丸的多次撞击也导致褶皱出现的频率增加。而当覆盖率进一步增加时，后续弹丸对试样表面的撞击将进一步减小表面轮廓的高度差，因此覆盖率为400%的喷丸试样表面轮廓曲线的波动程度显著减小。然而，由于过高的喷丸覆盖率，试样表面的褶皱数量显著增加。同时，由于塑性应变的累积超过了材料的强度极限，导致微裂纹的产生，这将显著降低材料的服役性能。
图2 原始及喷丸试样的表面轮廓曲线和表面粗糙度
Fig.2 Surface contours and surface roughness of initial and shot peened samples
2.2 XRD 分析

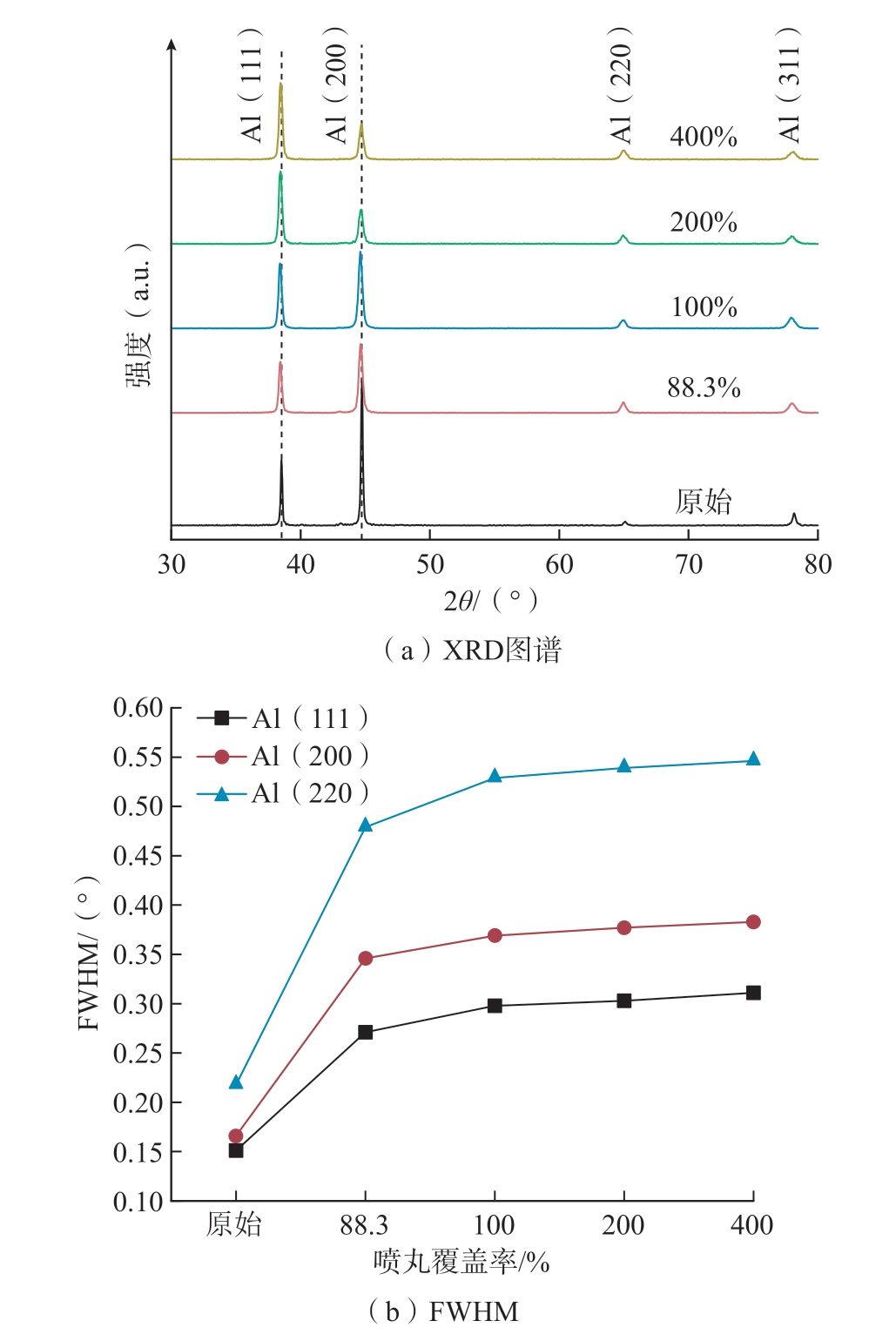

原始和喷丸试样的XRD图谱及其半峰全宽（FWHM）如图3 所示。通过与标准XRD 数据（ICCD PDF 编号01-085-1327）对比，喷丸前后2024-T351 铝合金试样的物相保持不变。然而，喷丸处理导致衍射峰的宽化。图3（b）所示为Al（111）、Al（200）、Al（220）的FWHM 随喷丸覆盖率的变化规律，可以看出相比于原始试样，喷丸引起衍射峰的宽化，且随喷丸覆盖率的增加，各衍射峰的FWHM 逐渐增大。X 射线衍射峰的宽度包括仪器宽度和结构展宽两部分，二者满足卷积关系[38]。而结构展宽由晶粒细化和微观应变的增加导致。因此，晶粒尺寸和微应变可用式（1）计算[1，39]：
图3 原始试样与不同喷丸覆盖率试样的XRD 图谱及FWHM
Fig.3 XRD patterns and FWHM of initial and shot peened samples with various coverage
式中，βh 为衍射峰的FWHM；β0 为仪器宽度；λ 为入射线波长；Dh 为微晶尺寸；θ 为入射角；ε 为微观应变。经过计算，原始试样和覆盖率为88.3%、100%、200%、400%的喷丸试样微晶尺寸分别为338 nm 和246 nm、218 nm、178 nm、166 nm。相应的微应变分别为0.045、0.289、0.313、0.341、0.377。由于微晶尺寸均大于100 nm，喷丸试样的衍射峰宽化归因于微观应变的增加[10]。同时可以看出，微晶尺寸随喷丸覆盖率的增加而减小，而微观应变随喷丸覆盖率增加而增大。这与喷丸过程中的塑性变形有关，喷丸覆盖率的增加导致更加剧烈的塑性变形，进一步诱发位错增殖及晶粒细化等。Liu 等[19]研究也指出喷丸时间的延长将产生更加显著的加工硬化和晶粒细化。
2.3 残余应力
图4 为原始试样和喷丸试样的残余应力场。原始试样中几乎不存在残余应力。试样经过喷丸处理后，不同覆盖率试样表面均产生残余压应力场。残余压应力沿深度方向先增大后逐渐减小。喷丸过程中，大量、高速弹丸的撞击使材料表面产生塑性变形层，其膨胀变形的趋势被周围材料的弹性响应抑制，在喷丸表面产生了残余压应力。而残余压应力最大值所在位置影响因素较多。Feng 等[40]研究喷丸强化双相不锈钢的残余应力分布，指出奥氏体中残余应力最大值出现在次表层，而铁素体中的残余应力最大值出现在表层。Li 等[41]指出，残余压应力的数值与位错密度有关。表层的位错湮灭和重排导致残余压应力数值减小，因此残余压应力最大值位于次表层。Feng 等[42]认为Hertz 动态压缩与塑性延展的竞争机制决定了残余压应力场的分布，当Hertz 动态压缩占主导地位时，残余应力最大值出现在次表面[43]。
图4 原始及喷丸试样残余应力场
Fig.4 Residual stress field of initial and shot peened samples
残余压应力场可由4 个特征参数确定：表面残余压应力、残余压应力最大值、残余压应力最大值所在深度、残余压应力层深度[42]。如图4 所示，残余压应力场的特征参数总体上随喷丸覆盖率的增加而增大。然而，覆盖率400%的喷丸试样表面残余压应力为-337.9 MPa，小于覆盖率200%喷丸试样的-344.0 MPa，可能与400%覆盖率试样产生表面褶皱及微裂纹有关[7]。覆盖率88.3%、100%、200%、400%的喷丸试样残余压应力最大值分别为-346.4 MPa、-364.1 MPa、-378.2 MPa、-385.6 MPa，随喷丸覆盖率的增加而增大。残余压应力最大值所在深度及残余压应力层深度随覆盖率的增加显著增加，覆盖率88.3%、100%、200%、400%的喷丸试样残余压应力层深度分别为176.5 μm、190.2 μm、201.5 μm、210.5 μm。随着喷丸覆盖率的增大，塑性变形层沿深度方向扩展，弹性响应的区域随之扩大，因此残余压应力层深度显著增大。
2.4 微观硬度
原始试样和喷丸试样沿深度方向的维氏硬度曲线如图5（a）所示。原始试样的微观硬度稳定在160HV0.025 附近。气动喷丸后，试样表层微观硬度均明显增加，最大值出现在试样表面，并沿深度方向逐渐减小至基体硬度。同时，随喷丸覆盖率的增加，微观硬度最大值和硬化层深度明显增大。图5（b）为微观硬度最大值和硬化层深度随喷丸覆盖率的变化趋势。相比于原始试样，覆盖率88.3%、100%、200%、400%的喷丸试样微观硬度分别增加了18.4%、22.8%、25.1%和27.2%。材料的强化机制包括细晶强化、应变强化、第二相强化和固溶强化4 种方式。如2.2 节所述，在喷丸过程中，高速弹丸的撞击引起了试样表面细化和微应变增加，使试样微观硬度增加[19]。同时，由于应变和应变速率随深度的增加而减小，晶粒细化程度和位错密度同时降低[43]，形成了沿深度方向的梯度结构[20，22]，因此喷丸试样的硬度值沿深度逐渐减小。随着覆盖率的增加，试样表面的晶粒更加细化，微应变显著增大，因此微观硬度上升。
图5 原始试样和喷丸试样的微观硬度
Fig.5 Microhardness of initial and peened samples
3 结论
本文研究了喷丸覆盖率对2024-T351 铝合金的表面完整性的影响，主要结论如下。
（1）表面粗糙度随喷丸覆盖率的增加先增大后减小。覆盖率100%的喷丸试样表面粗糙度最大（Ra=4.601 μm）。随着覆盖率增加，喷丸试样表面褶皱数量增多。覆盖率400%的喷丸试样表面出现大量的褶皱，且形成了微裂纹。
（2）喷丸试样表面存在残余压应力场。随喷丸覆盖率的提高，残余压应力最大值、残余压应力场深度逐渐增大。
（3）喷丸引起试样微观硬度的提高。喷丸覆盖率的增大促进了微观硬度的提高及硬化层深度的增加。
[1] SUN Q Q,LIU X T,HAN Q Y,et al.A comparison of AA2024 and AA7150 subjected to ultrasonic shot peening: Microstructure,surface segregation and corrosion[J].Surface and Coatings Technology,2018,337: 552-560.
[2] ALHAMIDI A,HORITA Z.Grain refinement and high strain rate superplasticity in alumunium 2024 alloy processed by high-pressure torsion[J].Materials Science and Engineering: A,2015,622: 139-145.
[3] LIU Z,CHONG P H,BUTT A N,et al.Corrosion mechanism of laser-melted AA 2014 and AA 2024 alloys[J].Applied Surface Science,2005,247(1-4): 294-299.
[4] KUMAR P,MAHOBIA G S,MANDAL S,et al.Enhanced corrosion resistance of the surface modified Ti-13Nb-13Zr alloy by ultrasonic shot peening[J].Corrosion Science,2021,189: 109597.
[5] 胡英俊,黄小波,高玉魁.喷丸处理对锆合金微动磨损及抗腐蚀性能的影响[J].表面技术,2020,49(7): 238-244,254.HU Yingjun,HUANG Xiaobo,GAO Yukui.Effect of shot peening on fretting wear and corrosion resistance of zirconium alloy[J].Surface Technology,2020,49(7): 238-244,254.
[6] ZHANG J Y,PENG P,SHE J,et al.A study of the corrosion behavior of AZ31 Mg alloy in depth direction after surface nanocrystallization[J].Surface and Coatings Technology,2020,396:125968.
[7] QIN Z,LI B,ZHANG H,et al.Effects of shot peening with different coverage on surface integrity and fatigue crack growth properties of 7B50-T7751 aluminum alloy[J].Engineering Failure Analysis,2022,133: 106010.
[8] LI J,ZHOU J Z,FENG A X,et al.Analysis of microstructure and tensile properties produced by cryogenic laser peening on 2024-T351 aluminum alloy[J].Vacuum,2018,158: 141-145.
[9] HU Y X,CHENG H,YU J H,et al.An experimental study on crack closure induced by laser peening in pre-cracked aluminum alloy 2024-T351 and fatigue life extension[J].International Journal of Fatigue,2020,130: 105232.
[10] ZHANG Q,DUAN B B,ZHANG Z Q,et al.Effect of ultrasonic shot peening on microstructure evolution and corrosion resistance of selective laser melted Ti-6Al-4V alloy[J].Journal of Materials Research and Technology,2021,11: 1090-1099.
[11] SOYAMA H,CHIGHIZOLA C R,HILL M R.Effect of compressive residual stress introduced by cavitation peening and shot peening on the improvement of fatigue strength of stainless steel[J].Journal of Materials Processing Technology,2021,288: 116877.
[12] ZHOU J,RETRAINT D,SUN Z,et al.Comparative study of the effects of surface mechanical attrition treatment and conventional shot peening on low cycle fatigue of a 316L stainless steel[J].Surface and Coatings Technology,2018,349: 556-566.
[13] MALEKI E,UNAL O,GUAGLIANO M,et al.The effects of shot peening,laser shock peening and ultrasonic nanocrystal surface modification on the fatigue strength of Inconel 718[J].Materials Science and Engineering: A,2021,810: 141029.
[14] MASAYOSHI K,CURD MATTHEW E,HITOSHI S,et al.Depth-profiling of residual stress and microstructure for austenitic stainless steel surface treated by cavitation,shot and laser peening[J].Materials Science &Engineering A,2021,813: 141037.
[15] YANG C,LI M Q,LIU Y G.Further refinement mechanisms of nanograins in nanocrystalline surface layer of TC17 subjected to severe plastic deformation[J].Applied Surface Science,2021,538: 147941.
[16] SUN Q Q,HAN Q Y,LIU X T,et al.The effect of surface contamination on corrosion performance of ultrasonic shot peened 7150 Al alloy[J].Surface and Coatings Technology,2017,328: 469-479.
[17] WANG H T,YAO H L,ZHANG M X,et al.Surface nanocrystallization treatment of AZ91D magnesium alloy by cold spraying shot peening process[J].Surface and Coatings Technology,2019,374: 485-492.
[18] XU G,LUO K Y,DAI F Z,et al.Effects of scanning path and overlapping rate on residual stress of 316L stainless steel blade subjected to massive laser shock peening treatment with square spots[J].Applied Surface Science,2019,481: 1053-1063.
[19] LIU Y G,LI H J,LI M.Roles for shot dimension,air pressure and duration in the fabrication of nanocrystalline surface layer in TC17 alloy via high energy shot peening[J].Journal of Manufacturing Processes,2020,56: 562-570.
[20] LIU Y G,LI M Q,LIU H J.Surface nanocrystallization and gradient structure developed in the bulk TC4 alloy processed by shot peening[J].Journal of Alloys and Compounds,2016,685: 186-193.
[21] LI H M,LIU Y G,LI M Q,et al.The gradient crystalline structure and microhardness in the treated layer of TC17 via high energy shot peening[J].Applied Surface Science,2015,357: 197-203.
[22] AO N,LIU D X,XU X C,et al.Gradient nanostructure evolution and phase transformation of α phase in Ti-6Al-4V alloy induced by ultrasonic surface rolling process[J].Materials Science and Engineering: A,2019,742: 820-834.
[23] AO N,LIU D X,ZHANG X H,et al.Surface nanocrystallization of body-centered cubic beta phase in Ti-6Al-4V alloy subjected to ultrasonic surface rolling process[J].Surface and Coatings Technology,2019,361: 35-41.
[24] 杨诗婷,邢永明,郎风超,等.喷丸强化316L 不锈钢表面的摩擦磨损性能[J].金属热处理,2016,41(11): 35-39.YANG Shiting,XING Yongming,LANG Fengchao,et al.Friction and wear properties of 316L stainless steel after shot peening[J].Heat Treatment of Metals,2016,41(11): 35-39.
[25] 蔡雨晴,胡雄风,屈盛官,等.喷丸强化对CF53 钢摩擦磨损性能的影响[J].机械工程材料,2021,45(5): 27-33,38.CAI Yuqing,HU Xiongfeng,QU Shengguan,et al.Effect of shot peening on friction and wear properties of CF53 steel[J].Materials for Mechanical Engineering,2021,45(5): 27-33,38.
[26] ZHANG J Y,JIAN Y X,ZHAO X Z,et al.The tribological behavior of a surface-nanocrystallized magnesium alloy AZ31 sheet after ultrasonic shot peening treatment[J].Journal of Magnesium and Alloys,2021,9(4): 1187-1200.
[27] ZHANG Y L,LAI F Q,QU S G,et al.Effect of shot peening on residual stress distribution and tribological behaviors of 17Cr2Ni2MoVNb steel[J].Surface and Coatings Technology,2020,386: 125497.
[28] KLUMPP A,RUF M,DIETRICH S,et al.Long crack propagation and closure in DC(T) specimens of Ni-based superalloy Inconel 718 and stainless steel AISI 301 after shot peening[J].Engineering Fracture Mechanics,2022,269: 108551.
[29] 孟宪凯,张正烨,周建忠,等.激光喷丸强化TC6 钛合金的振动疲劳寿命及断口形貌分析[J].航空制造技术,2022,65(4):73-79.MENG Xiankai,ZHANG Zhengye,ZHOU Jianzhong,et al.Analysis of vibration fatigue life and fracture topography of TC6 titanium alloy by laser peening[J].Aeronautical Manufacturing Technology,2022,65(4): 73-79.
[30] 黄舒,胡磊,盛杰,等.激光喷丸强化对电化学充氢316L奥氏体不锈钢振动疲劳性能的影响[J].稀有金属材料与工程,2022,51(2): 579-587.HUANG Shu,HU Lei,SHENG Jie,et al.Effect of laser peening on vibration fatigue performance of electrochemically hydrogen-charged 316L austenitic stainless steel[J].Rare Metal Materials and Engineering,2022,51(2): 579-587.
[31] 王成,李开发,胡兴远,等.喷丸强化残余应力对AISI 304 不锈钢疲劳裂纹扩展行为的影响[J].表面技术,2021,50(9):81-90,151.WANG Cheng,LI Kaifa,HU Xingyuan,et al.Effects of shot peening-induced residual stresses on fatigue crack propagation behavior of AISI 304 stainless steel[J].Surface Technology,2021,50(9): 81-90,151.
[32] LUO X K,WANG Y M,DANG N,et al.Gradient microstructure and foreign-object-damaged fatigue properties of Ti6Al4V titanium alloy processed by the laser shock peening and subsequent shot peening[J].Materials Science and Engineering: A,2022,849: 143398.
[33] FERREIRA N,JESUS J S,FERREIRA J A M,et al.Effect of bead characteristics on the fatigue life of shot peened Al7475-T7351 specimens[J].International Journal of Fatigue,2020,134: 105521.
[34] YANG S,ZENG W,YANG J S.Characterization of shotpeening properties and modelling on the fatigue performance of 304 austenitic stainless steel[J].International Journal of Fatigue,2020,137:105621.
[35] GAO T,SUN Z D,XUE H Q,et al.Effect of surface mechanical attrition treatment on high cycle and very high cycle fatigue of a 7075-T6 aluminium alloy[J].International Journal of Fatigue,2020,139: 105798.
[36] LIU Z G,WONG T I,HUANG W,et al.Effect of surface polishing treatment on the fatigue performance of shot-peened Ti-6Al-4V alloy[J].Acta Metallurgica Sinica (English Letters),2017,30(7):630-640.
[37] ZHANG Q,XU S,ZHANG Z Q,et al.Residual stress and microhardness evolution induced by conventional and ultrasonic shot peening[J].Materials Science and Technology,2022,38(7): 436-443.
[38] WILLIAMSON G K,HALL W H.X-ray line broadening from filed aluminium and wolfram[J].Acta Metallurgica,1953,1(1):22-31.
[39] SUN Q Q,HAN Q Y,XU R,et al.Localized corrosion behaviour of AA7150 after ultrasonic shot peening: Corrosion depth vs.impact energy[J].Corrosion Science,2018,130: 218-230.
[40] FENG Q,WU X Y,JIANG C H,et al.Surface layer investigation of a shot-peened duplex stainless steel utilizing X-ray diffraction[J].Journal of Materials Engineering and Performance,2013,22(7): 2005-2011.
[41] LI K,FU X S,LI R D,et al.A mechanism study on characteristic curve of residual stress field in Ti-6Al-4V induced by wet peening treatment[J].Materials &Design,2015,86: 761-764.
[42] FENG B X,MAO X N,YANG G J,et al.Residual stress field and thermal relaxation behavior of shot-peened TC4-DT titanium alloy[J].Materials Science and Engineering: A,2009,512(1-2): 105-108.
[43] FU P,JIANG C H,WU X Y,et al.Surface modification of 304 steel using triple-step shot peening[J].Materials and Manufacturing Processes,2015,30(6): 693-698.
