超塑成形是一种低成本、高效益、近无余量的成形工艺，具有有效降低结构重量、提高结构的完整性和承载效率的优点，在航空航天领域得到广泛应用[1–2]。TA32合金是在TA12合金基础上进行成分改进而得到的一种新型近α型钛合金，名义成分为Ti–5.5A1–3.5Sn–3.0Zr–0.7Mo–0.3Si–0.4Nb–0.4Ta[3]。该合金在550 ℃具有良好的综合性能，在低于550 ℃的环境可长时间使用，短时使用温度可达600 ℃，在超音速飞行器和航空发动机中具有广泛的应用前景。目前国内已针对TA32合金板材开展了热变形行为的研究[4–7]，但超塑成形相关的研究较少[8–9]。
在本研究中，通过单向超塑拉伸试验研究变形工艺参数（应变速率、变形温度）对TA32合金超塑性的影响规律，获得最大超塑延伸率的工艺参数。通过锥形件的超塑胀形，研究平面应力变形条件下TA32合金的变形特征和微观组织演变规律，为结构件的工艺设计提供参考。
1 试验材料及方法
1.1 试验材料
试验所用材料为宝钛集团提供的1.5 mm厚退火态TA32钛合金，板材的原始显微组织如图1所示，由白色等轴α和黑色β相组成，β相呈等轴状或长条状，平均晶粒尺寸小于5 μm。
图1 TA32合金板材原始显微组织
Fig.1 Initial microstructure of TA32 titanium alloy sheet
1.2 试验方法
（1）单向超塑拉伸试验。

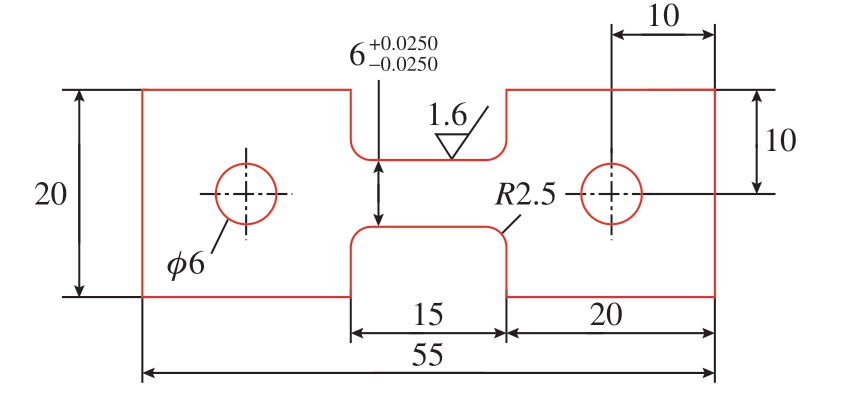

利用线切割加工出如图2所示的拉伸试样，试样表面经除油处理和砂纸研磨，保证表面平整、无裂纹。试样标距表面均匀涂抹抗氧化涂料。超塑拉伸试验在SANS–CMT4104型微机控制电子万能试验机上进行，试样加热采用电阻炉，工作区的温度误差≤±5 ℃。超塑拉伸时，拉伸试样加热到温后保温5 min，以保证试样温度分布均匀，然后进行恒应变速率单向超塑拉伸，试验过程中通过横梁位移来计算试样变形。选取的超塑拉伸温度为920 ℃、940 ℃、960 ℃、980 ℃，应变速率为5.0×10–5 s–1、1.0×10–4 s–1、1.0×10–3 s–1。
图2 拉伸试样（mm）
Fig.2 Tensile specimen (mm)
（2）锥形件超塑胀形试验。

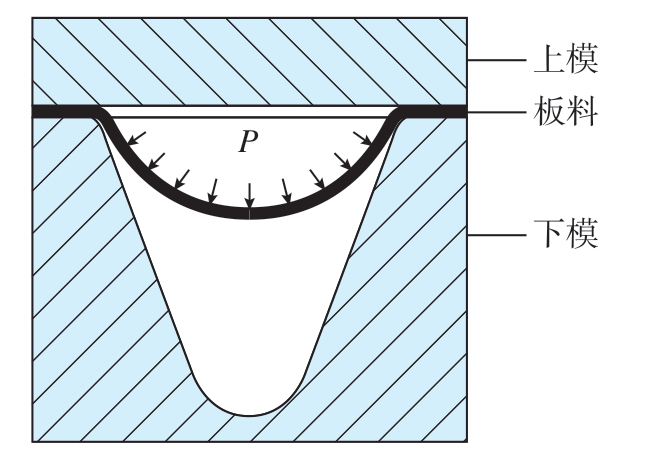

板材下料尺寸为180 mm×180 mm，板料上下表面均匀喷涂止焊剂。锥形件超塑胀形试验在专用的胀形模具中进行，如图3所示。试验时，先将板材放置在上下模中间，并加热模具，当温度达到200 ℃时，模具中加入0.02 MPa保护气，当模具温度达到目标温度，上模通入氩气使板料开始胀形，胀形过程中采用匀速连续加压，加压速率为0.02 MPa/min，直至零件吹破为止。选取成形温度为920 ℃、940 ℃、960 ℃、980 ℃。取出零件后，从锥形件不同位置取样，采用OLYMPUS BX41M金相显微镜对显微组织进行观察分析。
图3 锥形件超塑胀形示意图
Fig.3 Superplastic bulging diagram of cone shape part
2 结果及讨论
2.1 应力应变曲线

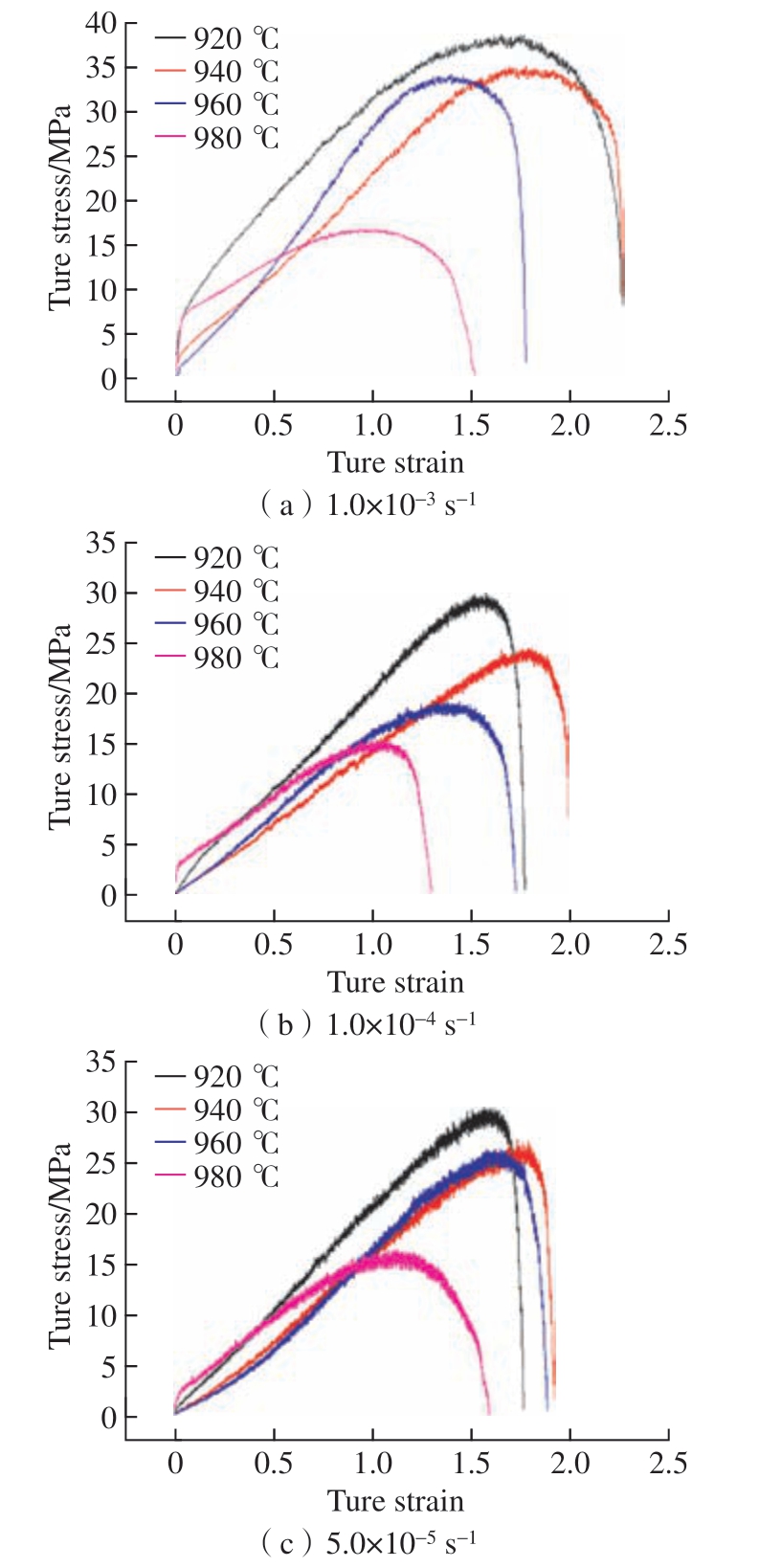

图4为相同应变速率不同变形温度的拉伸真应力–应变曲线，可以看出曲线呈现出明显的加工硬化变形特征，在所有变形条件范围内应力均随着应变的增加而增加，当变形大于峰值应变后，应力迅速减小，发生断裂。原因是恒应变速率拉伸过程中随着变形量的增加，横梁的移动速度增加，材料发生动态再结晶软化的速度小于加工硬化的速度。然而，采用恒速度超塑拉伸的曲线特征则与恒应变速率的相反，峰值应变通常较小，变形继续增加时则发生软化，即应力随着应变的增加而减小，应变速率逐渐减小。由此可以推断，动态再结晶的软化作用取决于变形历史。
图4 TA32合金在不同变形温度下的真应力–应变曲线
Fig.4 True stress–strain curves of TA32 alloy at different deformation temperatures

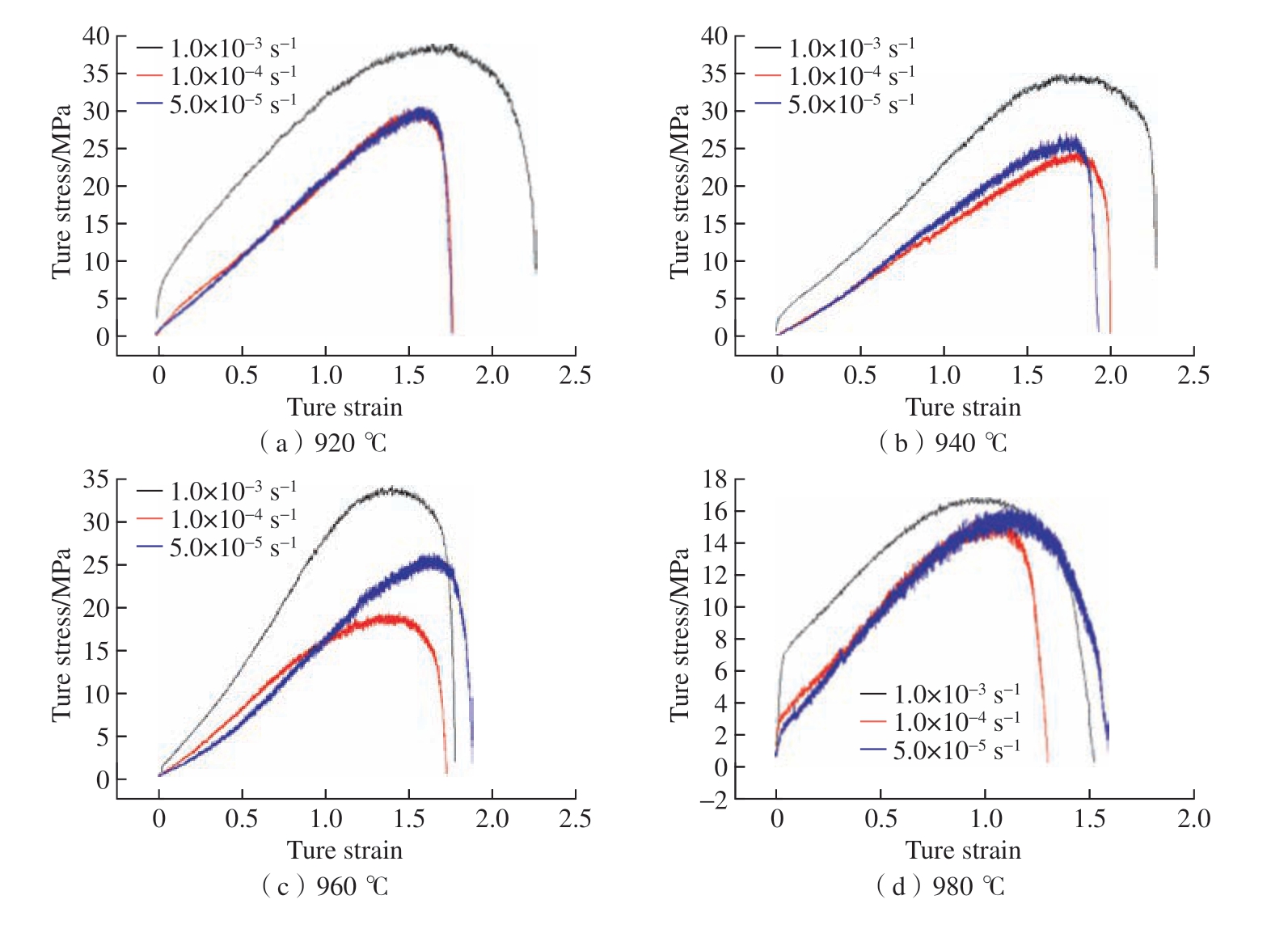

图5为应变速率对真应力–应变曲线的影响，可见，除960 ℃之外，其他3个温度变形时，应变速率为1×10–4 s–1和5×10–5 s–1的应力–应变曲线几乎重合，表明低应变速率条件下应变速率对流变应力的影响较小。
图5 TA32合金在不同应变速率下的真应力–应变曲线
Fig.5 True stress-strain curves of TA32 alloy at different strain rates
2.2 超塑延伸率

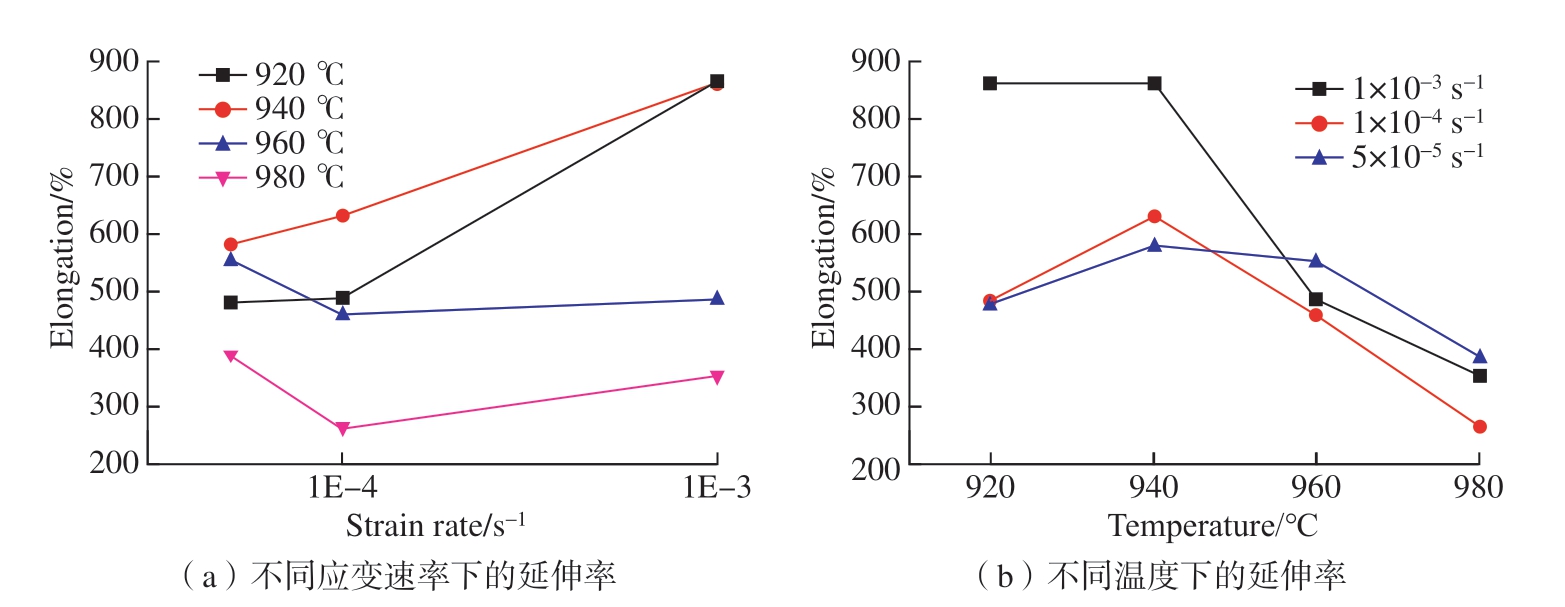

图6为不同参数条件下的超塑延伸率，由图6（a）可知，在同一变形温度下，超塑性分为两种类型，变形温度为920 ℃和940 ℃时，超塑延伸率均随应变速率的增加而增加，在应变速率为1×10–3 s–1时最高，分别为864%和862%；而变形温度为960 ℃和980 ℃时，超塑延伸率随应变速率的增加先降低后缓慢增加，在应变速率为5×10–5 s–1时最高，分别为554%和387%。由图6（b）可知，在同一应变速率下，超塑延伸率随着温度的升高先增加后降低，变形温度为940 ℃时最高，变形温度为980 ℃时，超塑延伸率最低，均小于400%。因此，采用单向超塑拉伸时，温度920～940 ℃和高应变速率1×10–3 s–1时为最佳变形条件，变形温度不宜超过980 ℃。
图6 TA32合金在不同参数条件下的超塑延伸率
Fig.6 Elongation of TA32 alloy at different deformation conditions
2.3 锥形件超塑胀形

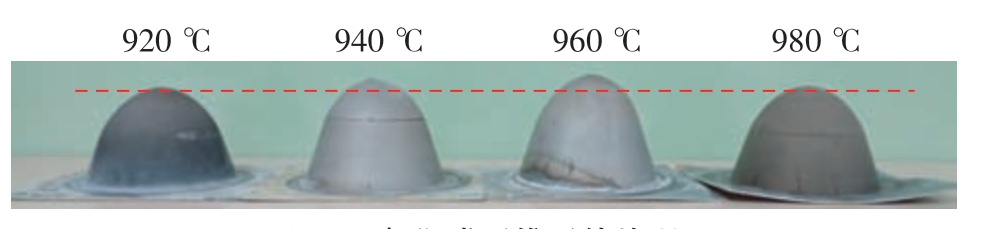

图7为锥形件超塑胀形后的结果，可知锥形件超塑胀形后外观质量良好，失效位置均位于变形量最大的锥顶。
图7 超塑成形锥形件外观
Fig.7 Macro-morphologies of superplastic formed cone shape part

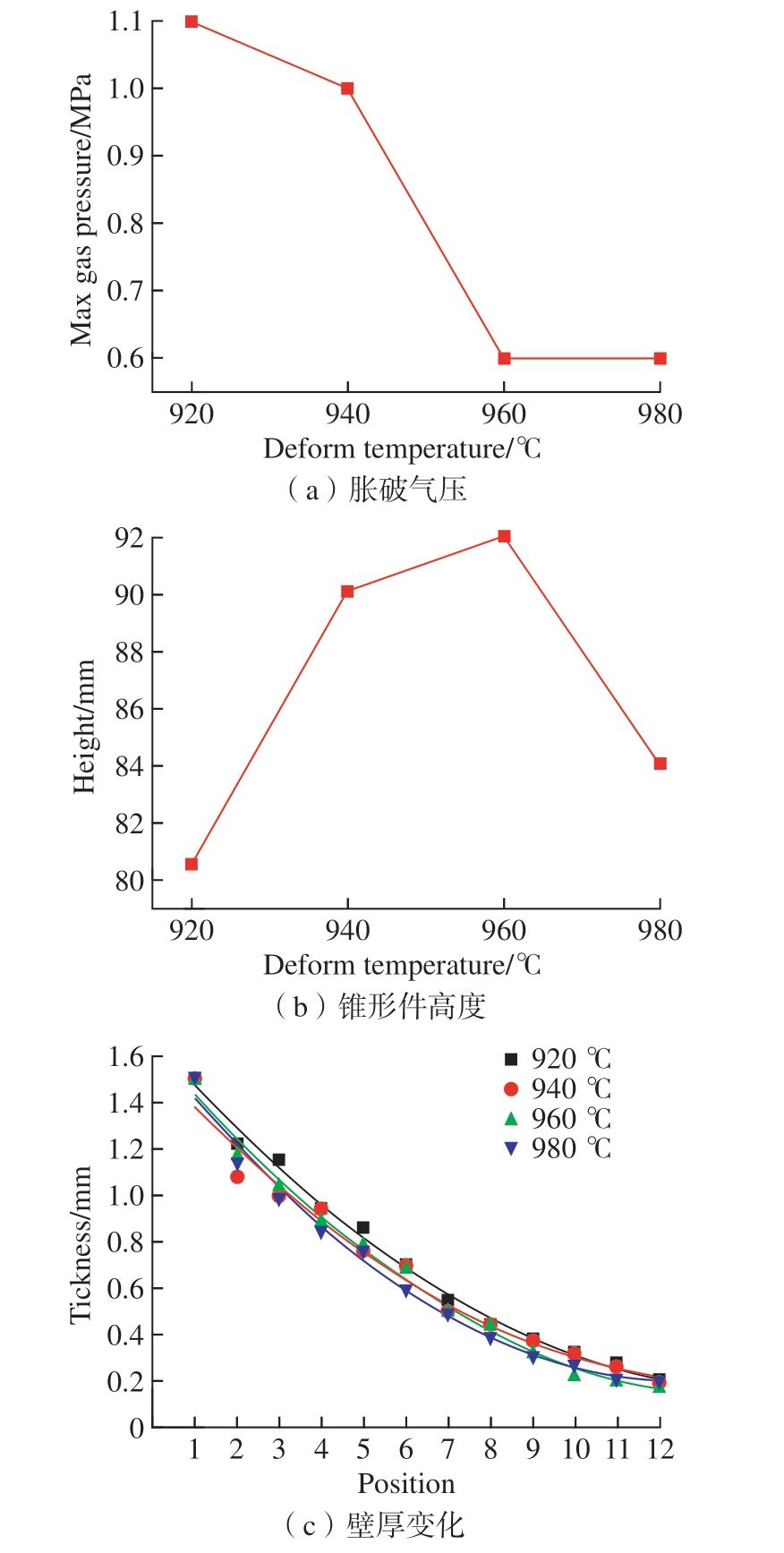

对不同温度条件下锥形件的胀破压力和高度进行比较（图8），由图8（a）可见，随着变形温度的增加，锥形件胀破压力逐渐减小，温度为960 ℃和980 ℃时基本相同，均为0.6 MPa，温度为920 ℃和940 ℃分别为1.1 MPa和1.0 MPa。然而，不同温度下的锥形件的高度差别较大，在940 ℃和960 ℃时，锥形件的高度较高，分别为90 mm和92 mm，该结果对结构件的工艺设计具有很重要的参考价值。由图8（c）可见，4个温度条件下试件贴模后的壁厚变化呈线性减薄，接近锥顶位置未贴膜，壁厚减薄呈抛物线变化。
图8 超塑成形锥形件成形结果
Fig.8 Result of superplastic formed cone shape part
图9为锥形件在940 ℃和980 ℃成形后不同位置的微观组织，其中A1～A4变形量逐渐增大。可见，同一变形温度下经过不同变形量变形后的微观组织变化并不显著，均为细小等轴晶粒，且随着变形温度的升高，晶粒逐渐粗化，940 ℃和980 ℃成形后的平均晶粒尺寸分别约为9 μm和11 μm。
图9 锥形件在不同位置的微观组织
Fig.9 Microstructures of cone shape part at different position
3 结论
（1）在920～960 ℃、应变速率1×10–3～5×10–5 s–1条件下，TA32合金板材具有良好的超塑性，采用单向超塑拉伸时，温度920～940 ℃和高应变速率1×10–3 s–1时为最佳变形条件。
（2）随着变形温度的增加，锥形件胀破压力逐渐减小，在960 ℃和980 ℃时最小，为0.6 MPa；在940 ℃和960 ℃时，锥形件的高度较高，分别为90 mm和92 mm；经过不同变形量的变形后的微观组织变化并不显著，该结果为结构件的工艺设计提供参考。
